В каком порядке снимать шатуны с велосипеда без ключа и со съемником

Снятие шатунов с велосипеда необходимо для замены деталей или обслуживания трансмиссии. В этой статье рассмотрим два метода демонтажа шатунов: без специального инструмента и с помощью съемника. Правильное выполнение этих действий поможет избежать повреждений компонентов велосипеда и обеспечит их долговечность. Ознакомившись с представленными методами, вы сможете самостоятельно справиться с задачей и поддерживать велосипед в хорошем состоянии.

Устройство и назначение детали

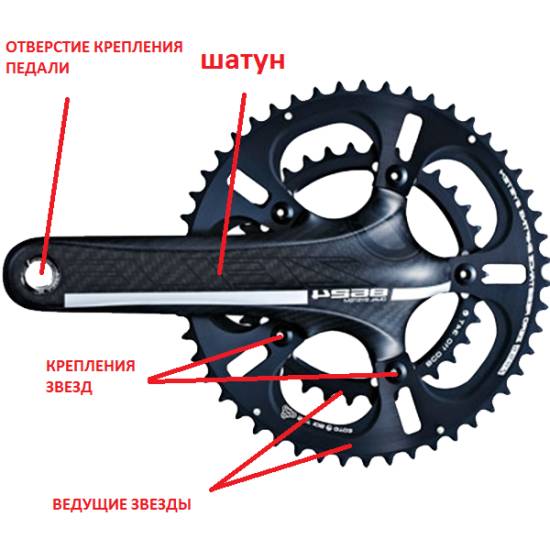

Шатун — это металлический рычаг с большой и малой головками, который передает усилие с педалей на вал каретки. Существует несколько типов шатунов для велосипедов:

1. Односоставные. Цельная конструкция, включающая ось и оба шатуна. Обладает высокой прочностью и простотой в обслуживании, но более громоздка.
2. Двухсоставные. Левый шатун соединяется с другими элементами с помощью гайки, а звездочка и правая часть образуют единое целое с осью.
3. Трехсоставные. Наиболее распространенные, состоят из оси и двух шатунов, объединенных со звездочкой.

Шатуны испытывают значительные нагрузки, поэтому для их производства используют прочные металлические сплавы, такие как сталь. Алюминиевые модели чаще встречаются на спортивных и дорогих велосипедах. На бюджетных велосипедах устанавливают неразборные передние звездочные блоки, объединенные с шатуном. При покупке новых деталей важно учитывать тип установленной каретки и длину элементов.

Для шатунов предусмотрены различные типы креплений, такие как шлиц или квадрат. Второй вариант чаще используется в спортивных и дорогих велосипедах. Также существует роторная система шатунов.

Эксперты в области веломеханики подчеркивают, что правильный порядок снятия шатунов с велосипеда существенно влияет на сохранность компонентов и упрощает процесс. При отсутствии специального ключа рекомендуется сначала ослабить болты крепления шатунов с помощью подходящего инструмента, например, плоскогубцев или отвертки с длинной ручкой. Важно действовать аккуратно, чтобы не повредить резьбу.

После этого, если имеется съемник, его следует установить на центральную ось, аккуратно закручивая, чтобы обеспечить равномерное давление. Это позволит избежать повреждений как шатунов, так и каретки. Эксперты советуют всегда проверять состояние резьбы и чистоту соединений перед установкой новых шатунов, чтобы обеспечить долговечность и надежность работы велосипеда.

как снять шатуны без помощи съемника быстро и легко.

Когда необходим демонтаж

Понимать, как открутить шатуны на велосипедах, нужно в следующих случаях:

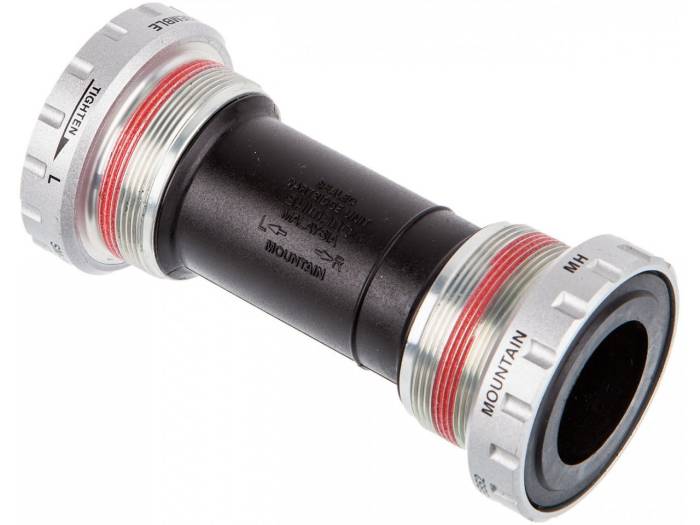

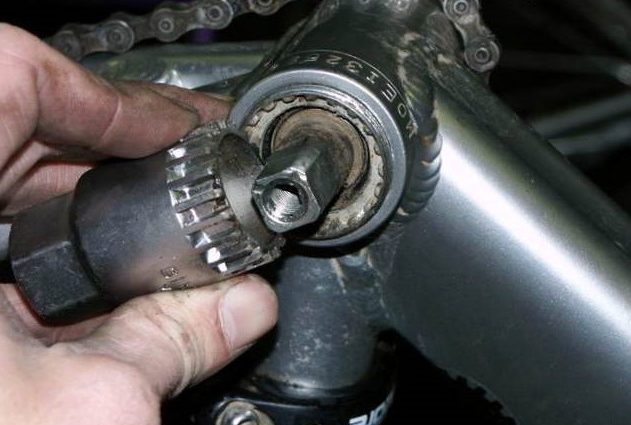

1. Для получения доступа к обслуживанию каретки — убрать грязь, смазать.
2. Поломка. Может показаться, что это невозможно, однако элемент сгибается от нагрузки, шлиц повреждается. Встречаются поломки в любой точке шатуна, чаще всего диагностируется срыв резьбы для крепления педали.
3. Проблемы с резьбой. Владельцы велосипеда часто перетягивают ее, или затяжки наоборот не хватает, фиксация разбалтывается. Допускается решение — нарезать резьбу другого диаметра, но тогда в конечное отверстие не войдут стоковые педали. Кроме того, резьба повредится, потому что мастер может попытаться крутить педаль под уклоном и срезать грани. При любом исходе элементы придется снять, а на их место установить новые. Иногда деталь поддается ремонту.
4. Когда необходимо поставить, сменить звезды (или одну из них). В современных моделях она крепится не при помощи сварки или заклепок, а с использованием бонок. Звезда считается расходником, который со временем изнашивается, становится нерабочим — его важно заменить.

Больше проблем с алюминиевыми элементами. Если они произведены недостаточно качественно, имеют нестандартный размер, то быстро ломаются и тяжело демонтируются. Виной всему — разбавленный сплав и дешевые материалы.

Интересные факты

Вот несколько интересных фактов о снятии шатунов с велосипеда:

1. Съемник для шатунов: Съемник для шатунов — это специальный инструмент, который позволяет аккуратно и эффективно снять шатуны с оси без повреждения компонентов. Использование съемника предотвращает риск повреждения резьбы на оси, что может произойти при попытке снять шатуны вручную.

2. Порядок снятия: При снятии шатунов без ключа важно сначала ослабить болты, которые крепят шатуны к оси. Обычно это делается с помощью подходящего инструмента, но если его нет, можно использовать альтернативные методы, такие как использование плоскогубцев или других подручных средств. Однако это может привести к повреждению болтов, поэтому лучше использовать правильные инструменты.

3. Правильная техника: При снятии шатунов важно помнить, что они могут быть установлены с использованием различных типов креплений (например, квадратный, Octalink или ISIS). Это влияет на то, как именно нужно снимать шатуны. В некоторых случаях может потребоваться предварительное смазывание резьбы или использование ударного инструмента для облегчения процесса.

Описание технологии снятия

Существует несколько способов снятия шатунов. Наиболее распространенный — использование съемника, так как это удобно и быстро. Если съемника нет, изучите инструкции по демонтажу без него.

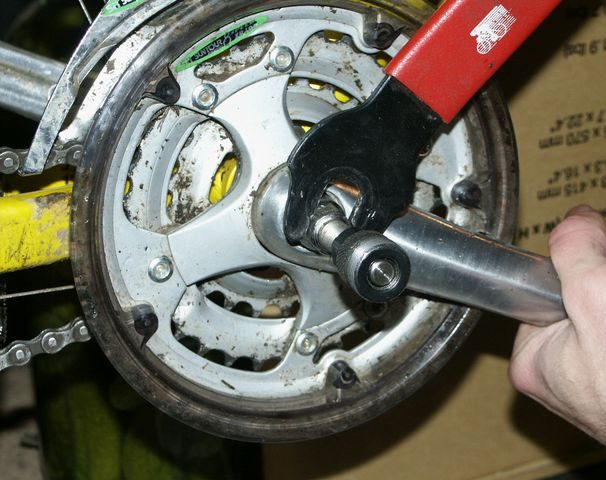

Со съемником

Процесс демонтажа шатуна велосипеда своими руками нужно осуществлять в следующем порядке:

1. Открутить заглушку-пыльник (иногда достаточно вытащить его при помощи отвертки — на нем нет резьбы).
2. Открутить болт/гайку, которая крепит элемент к каретке, и вытащить шайбу, если она там имеется. Заранее приготовить накидной ключ (как правило, на 14) или шестигранник на 8 (если квадратное соединение), шестигранник на 10 (если шлицевое крепление).
3. Взять в руки съемник шатунов велосипеда и вывернуть внутренний винт до конца. Если предусмотрена квадратная фиксация, потребуется снять переходник-накладку (если она на ключе), если шлицевое крепление, то эта накладка-переходник понадобится. Это важно, поскольку часто мастера не снимают переходник и упираются в сам шатун, но не в ось. Дергая деталь, они срывают резьбу.
4. Ввинтить инструмент в шатун. Он закручивается до конца, иначе может сорваться и сломать резьбу.
5. Закрутить внутренний винт, для этого стоит использовать гаечный ключ. Он заворачивается по часовой стрелке — будем заметно, как шатун постепенно сдвигается с мертвой точки.
6. После такого снятия съемник скручивается с детали.

Не следует переусердствовать, иначе есть риск сорвать резьбу или испортить ключ для снятия шатунов на велосипедах — это заметно усложнит работы. Рекомендуется залить соединение смазкой и попробовать заново.

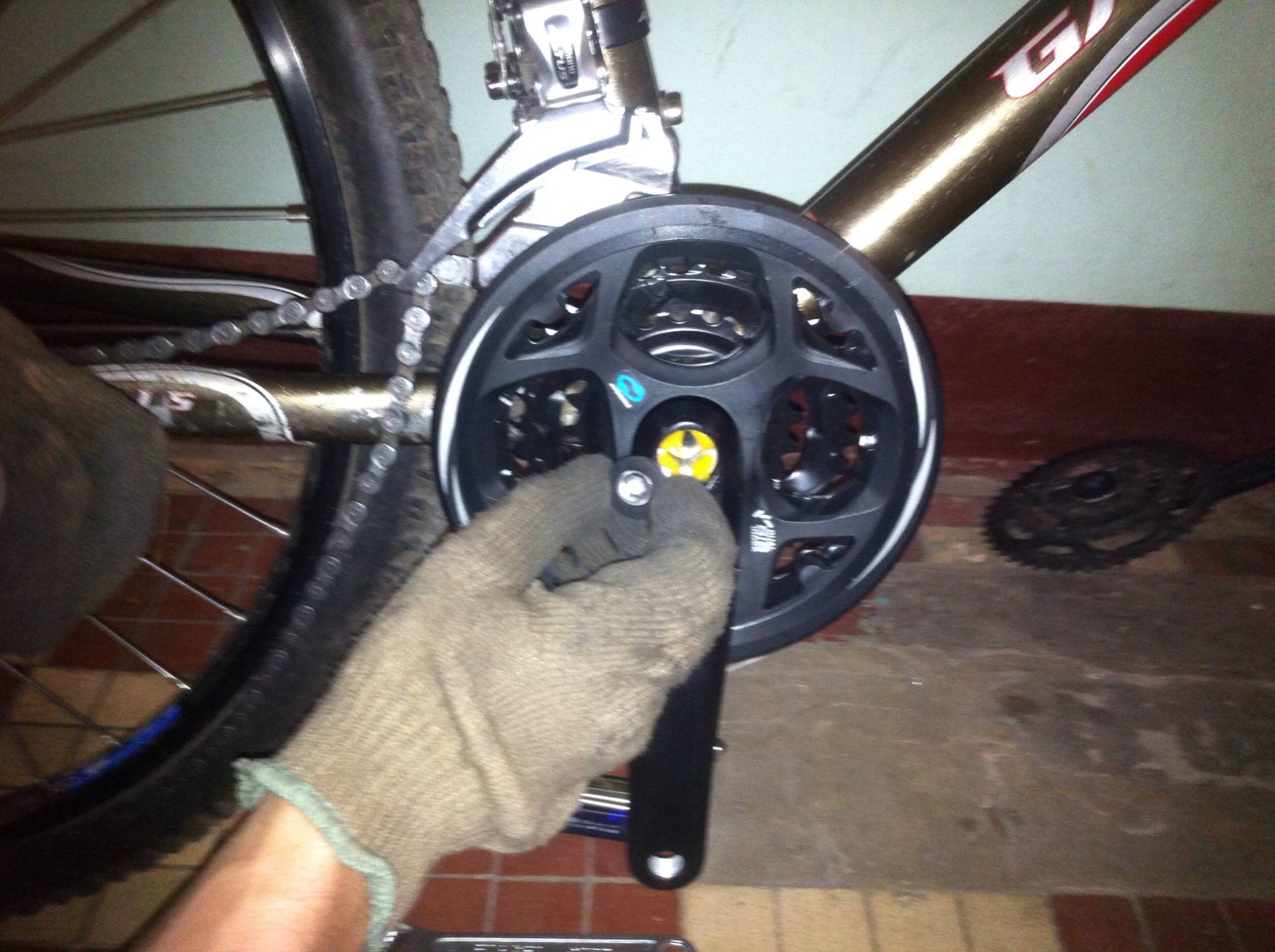

Без ключа

Перед снятием шатуна с велосипеда без съемника стоит отметить, что ключ — наиболее эффективный инструмент. Если его нет, можно попробовать другие методы. В процессе эксплуатации в крепление попадает грязь, которая прилипает под нагрузкой. Вот несколько способов снять шатуны без съемника:

1. Сначала открутите болт или гайку, фиксирующую элемент, и проедьте небольшое расстояние. Это может облегчить разборку для замены или регулировки, хотя вероятность, что элемент сам отвалится, невелика. Рекомендуется залить крепление кипятком, чтобы размягчить грязь и упростить снятие. Горячая вода также полезна при разборке педалей — помните, что левая педаль имеет левую резьбу, а правая — правую. Другой способ — обработать крепление смазкой (например, WD-40) со всех сторон и проехать на велосипеде, быстро нагружая шатуны.

2. Можно воспользоваться болгаркой и сделать надрез на втулке детали, затем аккуратно выбить элемент молотком. После этого его придется утилизировать, а на велосипед установить новую деталь.

Наиболее разумно приобрести съемник и заменить элемент с его помощью, что значительно упростит и ускорит процесс ремонта.

Тем, кто увлекается велоспортом, стоит ознакомиться с демонтажом моделей с клиновым креплением. Это простой тип крепления, знакомый с детства — использовался на советских и российских велосипедах, таких как «Десна». В настоящее время клин применяется только на бюджетных моделях. Снять такие детали легко — достаточно открутить гайку и выбить элемент, подложив дощечку для защиты от повреждений.

При установке шатуна важно правильно его ориентировать и надежно зафиксировать. Люфт может привести к повреждению клина и оси во время езды, но чрезмерные усилия также могут вызвать поломку.

Установка шатуна

К последнему этапу ремонта все детали должны быть вычищены и обильно покрыты смазкой. Это поможет облегчить и ускорить установку шатунов обратно на велосипед. В дальнейшем снять деталь будет заметно проще, а во время езды не будет лишних скрипов и хрустов.

Шатун глубоко сажается на вал, чтобы при движении не возникали люфты, иначе посадочное гнездо разболтается и будет сломано. Фиксация достигается закручиванием крепежных болтом на 50-70 Нм со значительным усилием (при этом учитывают длину шатунов). Рекомендуется перед установкой осмотреть целостность соединения. Процесс осуществляется так:

1. Надеть цепь на каретку (при монтаже правого элемента), затем шатун на ось, закрутить стягивающее крепление.
2. Надевая другой шатун, важно не перепутать его положение.
3. Болты затянуть сильно, иначе это чревато поломками.
4. Надеть заглушки от грязи, цепь на звездочку.

Шатун — важная деталь, на которую приходится значительная часть нагрузки. Она проста по своему устройству, потому без проблем поддается демонтажу, может быть заменена при поломке. При ремонте стоит воспользоваться съемником, изучить инструкцию о том, как снять шатун с велосипеда, особенно если нет опыта соответствующей работы.

Видео

Замена каретки на велосипеде, как снять шатуны, как снять каретку (SR Suntour)

Как снять шатуны под квадрат с MTB велосипеда? | Велошкола

Советы по уходу за шатунами после демонтажа

После демонтажа шатуна важно уделить внимание его состоянию и подготовить к дальнейшему использованию. Правильный уход за шатунами поможет продлить их срок службы и обеспечить оптимальную работу велосипеда.

1. Очистка шатуна

Первым шагом после снятия шатуна является его очистка. Используйте мягкую тряпку или губку, чтобы удалить грязь, пыль и остатки смазки. Для более тщательной очистки можно использовать мыльный раствор или специальное средство для чистки велосипедных компонентов. Обратите внимание на труднодоступные места, такие как соединения и углы, где может скапливаться грязь.

2. Проверка на повреждения

После очистки внимательно осмотрите шатуны на наличие трещин, вмятин или других повреждений. Если вы заметили какие-либо дефекты, это может указывать на необходимость замены шатуна. Также проверьте состояние резьбы на месте крепления шатуна к каретке — она должна быть чистой и не иметь повреждений.

3. Смазка подшипников и резьбы

Перед установкой шатуна обратно рекомендуется смазать резьбу и подшипники. Используйте качественную смазку, подходящую для велосипедных компонентов. Нанесите небольшое количество смазки на резьбу и аккуратно вотрите ее, чтобы обеспечить надежное соединение и предотвратить коррозию.

4. Хранение шатуна

Если вы не планируете устанавливать шатуны обратно сразу, позаботьтесь о правильном хранении. Храните шатуны в сухом месте, защищенном от прямых солнечных лучей. Можно использовать специальные контейнеры или пакеты для хранения, чтобы избежать механических повреждений.

5. Регулярная проверка

После установки шатуна обратно на велосипед регулярно проверяйте его состояние. Обратите внимание на возможные люфты, скрипы или другие необычные звуки во время езды. Если вы заметили какие-либо проблемы, не откладывайте их устранение, так как это может привести к более серьезным повреждениям.

Следуя этим простым рекомендациям, вы сможете обеспечить долговечность и надежность ваших шатуна, что в свою очередь положительно скажется на общей работе вашего велосипеда.

Вопрос-ответ

Можно ли снять шатун с велосипеда без съемника?

Существуют способы снять шатуны в домашних условиях и без съемника. Но при их использовании высока вероятность повредить резьбу или каким-либо другим способом испортить кареточный узел или шатуны. После того, как вы снимите шатуны, вам откроется доступ к кареточному узлу велосипеда.

Как выбить клин из шатуна велосипеда?

Для снятия шатунов необходимо отвернуть гайки клиньев, крепящих шатун на валу каретки, и выбить клинья легкими ударами молотка через деревянную прокладку. При выбивании клиньев предварительно следует подставить под шатун деревянную подставку.

Чем откручивать шатун?

Чтобы снять шатун с вала под квадрат, используйте специальный съемник. Отвинтите болт или гайку крепления шатуна. Корпус съемника вкрутите в гнездо шатуна до упора. Затем, вкручивая болт, стащите шатун с вала.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты, такие как съемник для шатунов и подходящие отвертки. Это поможет избежать лишних задержек и сделает процесс более гладким.

СОВЕТ №2

Если у вас нет специального ключа для шатунов, попробуйте использовать подходящий инструмент, например, плоскогубцы или гаечный ключ, чтобы аккуратно ослабить болты. Будьте осторожны, чтобы не повредить резьбу.

СОВЕТ №3

При использовании съемника для шатунов следите за тем, чтобы он был правильно установлен и зафиксирован. Неправильная установка может привести к повреждению шатунов или каретки.

СОВЕТ №4

После снятия шатунов обязательно очистите и смазайте каретку и ось, чтобы предотвратить коррозию и обеспечить плавное вращение в будущем. Это поможет продлить срок службы вашего велосипеда.
