В статье рассмотрим процесс снятия и установки каретки велосипеда — важный навык для каждого велосипедиста. Правильный демонтаж и монтаж каретки устраняют люфты, улучшают работу оси и педалей, а также позволяют проводить профилактические мероприятия. Эти процедуры продлевают срок службы велосипеда и обеспечивают комфортную и безопасную езду.
Назначение детали

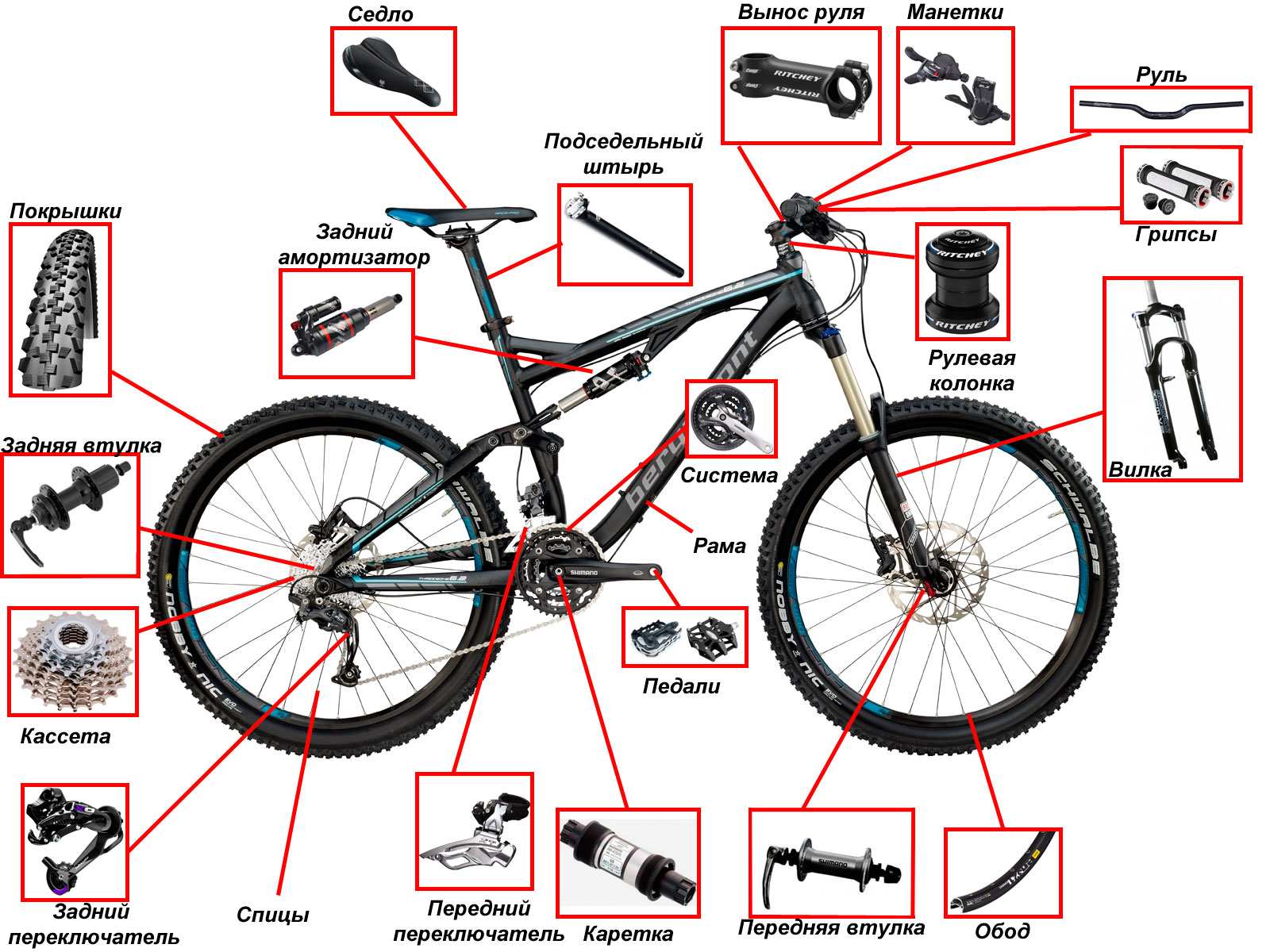

Каретка велосипеда — осевой механизм, установленный в стакан рамы. К ней крепятся шатуны, на которые фиксируются педали. Она расположена в нижней части конструкции и включает корпус, чашку, кареточный стакан и ось, вращающуюся на подшипниках.
Каретка соединяет шатуны и обеспечивает их круговое движение при вращении педалей. В зависимости от типа велосипеда выбираются детали, классифицируемые по нескольким критериям:
- Размеру. Наиболее распространены узлы длиной 68 мм. В профессиональных кругах используются детали длиной 110, 113 или 122,5 мм.

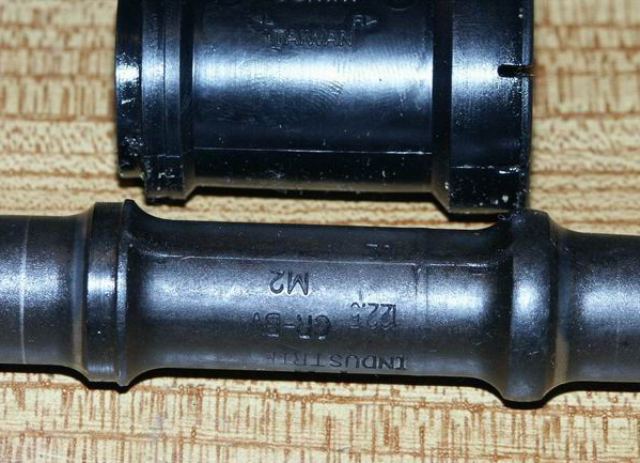

- Возможности ремонта. Картриджные каретки служат до первой поломки. При люфте или скрипе требуется замена. Разборные модели можно обслуживать.
- Материалам. Более доступные каретки часто имеют пластиковую чашку, которая может сломаться при разборке. Сальники защищают подшипники от влаги, поэтому их качество важно.
Существуют открытые и закрытые каретки. Открытые требуют регулярного обслуживания, могут быть отремонтированы и перекрашены. Закрытые защищены от ржавчины, воды, грязи и пыли, что делает их менее требовательными в эксплуатации, но в случае поломки нужно заменить всю деталь.
Снятие и установка каретки велосипеда — важные процессы, требующие внимательности и аккуратности. Эксперты рекомендуют начинать с подготовки необходимых инструментов: ключей, отверток и смазки. Перед демонтажем каретки следует очистить область вокруг нее от грязи и пыли, чтобы избежать попадания загрязнений внутрь. При снятии каретки важно запомнить порядок расположения деталей, что упростит последующую установку.
После снятия каретки специалисты советуют тщательно осмотреть ее на наличие износа или повреждений. Установка должна проходить в обратном порядке, с обязательным применением смазки для предотвращения коррозии и облегчения дальнейшего обслуживания. Правильная затяжка элементов также играет ключевую роль: слишком слабая или сильная затяжка может привести к проблемам в работе трансмиссии. Следуя этим рекомендациям, велосипедисты смогут обеспечить долговечность и надежность своего транспорта.
Как выявить неисправность
Механизм прослужит дольше, если обеспечить ему грамотный уход. Замена каретки производится по разным причинам:
- сезонное обслуживание, состоящее из очищения, смазки, переборки;
- устранение люфта;
- тугое поворачивание оси;
- заклинивание механизма;
- появление посторонних звуков в педалях при работе устройства.

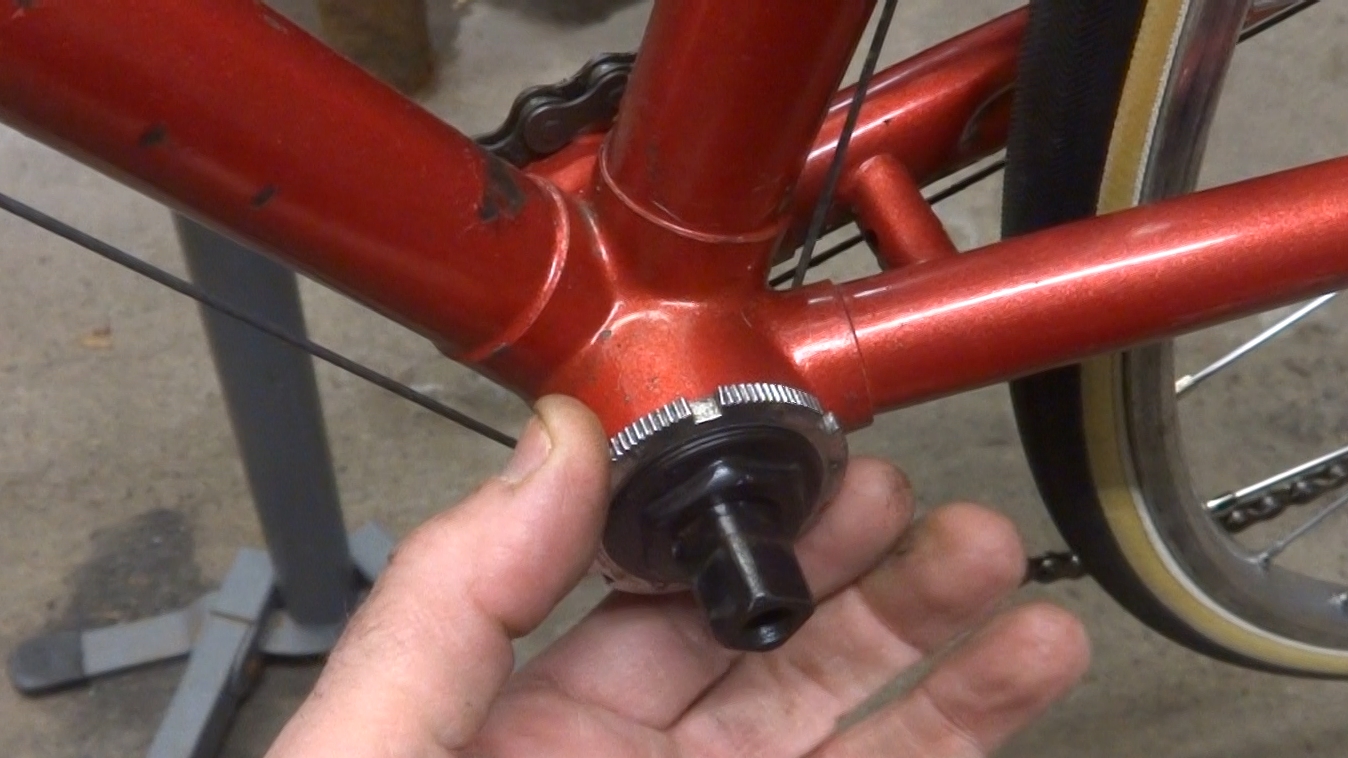

Первые тревожные признаки, свидетельствующие о повреждении задней каретки, — характерные звуки. Скрип возникает при недостаточном количестве смазки, хруст — при попадании грязи в подшипники. При наличии подобных особенностей проводится разбор механизма.
Визуально определить неисправность невозможно, проблемы проявляются только во время езды. Даже незначительные поломки не позволяют полноценно разгоняться, вызывают затруднения при поворачивании педалей. Проведение ремонта каретки велосипеда потребуется при наличии люфтов, которые свидетельствуют об износе подшипников, перекосе оси.
В некоторых случаях для диагностики проблем используют метод «стоячей езды». Для этого необходимо набрать большую скорость, затем встать, опираясь на педали. Если раздается громкий треск, шум, каретку велосипеда придется заменить либо отремонтировать.
| Шаг | Действие | Важные замечания |
|---|---|---|
| 1 | Отпустите быстросъемные рычаги на переднем колесе. | Убедитесь, что рычаги полностью отпущены. |
| 2 | Снимите переднее колесо. | Держите колесо, чтобы оно не упало. |
| 3 | Отпустите зажим каретки. | Тип зажима зависит от модели велосипеда (гайки, болты, эксцентрики). |
| 4 | Аккуратно выньте каретку. | Возможно, потребуется легкое постукивание. Обратите внимание на направление установки каретки. |
| 5 | Запомните или сфотографируйте порядок установки деталей каретки. | Это поможет при обратной сборке. |
| 6 | Установите каретку обратно, соблюдая порядок. | Убедитесь, что все детали установлены правильно и плотно. |
| 7 | Затяните зажим каретки. | Не перетягивайте зажим, чтобы не повредить каретку или раму. |
| 8 | Установите переднее колесо. | Убедитесь, что колесо правильно установлено и зафиксировано. |
| 9 | Проверьте надежность фиксации. | Покрутите педали, чтобы убедиться, что каретка вращается свободно. |
Интересные факты
Вот несколько интересных фактов о снятии и установке каретки на велосипеде:
-
Типы кареток: Существуют разные типы кареток, такие как BSA (British Standard Cycle), ITA (Italian), и Press-Fit. Каждый тип требует своего подхода к снятию и установке, поэтому важно знать, какую каретку вы имеете, чтобы использовать правильные инструменты и методы.
-
Инструменты: Для снятия каретки часто используются специальные инструменты, такие как ключи для каретки или съемники. Неправильное использование инструментов может привести к повреждению как каретки, так и рамы велосипеда, поэтому важно следовать инструкциям и использовать подходящие инструменты.
-
Смазка и уход: При установке новой каретки важно использовать смазку на резьбе и уплотнительных кольцах. Это не только облегчает установку, но и предотвращает коррозию и заедание в будущем. Регулярная проверка и обслуживание каретки могут значительно продлить срок ее службы и улучшить качество езды.
Необходимые инструменты
Интенсивное использование велосипеда подвергает его конструкцию воздействию внешних факторов, что может привести к ржавчине и механическим повреждениям. Для предотвращения этих проблем необходимо регулярно обслуживать каретку велосипеда.
Каждый механизм устанавливается в специальный стакан, поэтому для ремонта требуется его демонтаж. Эта процедура должна выполняться в оборудованном помещении с необходимыми инструментами. Если поломка произошла во время поездки, каретку можно снять с помощью стандартного набора инструментов:

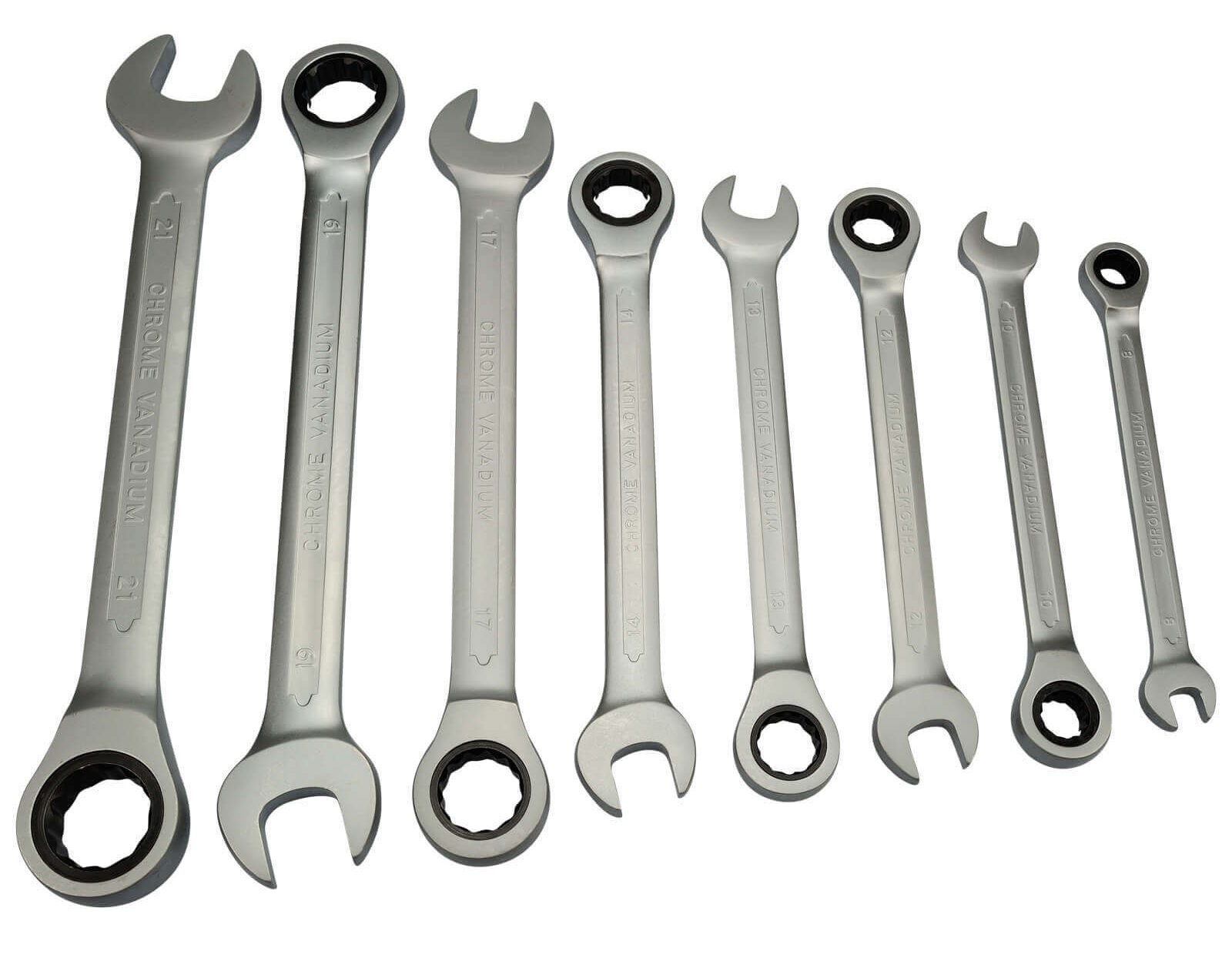

- гаечные ключи подходящих размеров;
- выжимка для шатуна;
- плоская отвертка;
- съемники для подшипников;
- легкий молоток.
Перед началом работы рекомендуется очистить все элементы велосипеда, что упростит процесс. Раму следует надежно зафиксировать, чтобы минимизировать риск травм. Демонтаж выполняется в соответствии с рекомендациями производителя из технической документации.
Несмотря на разнообразие инструментов, процесс снятия и разборки каретки остается одинаковым для всех типов механизмов. Важно помнить, что на правой стороне используется левая резьба.
Инструкция по демонтажу

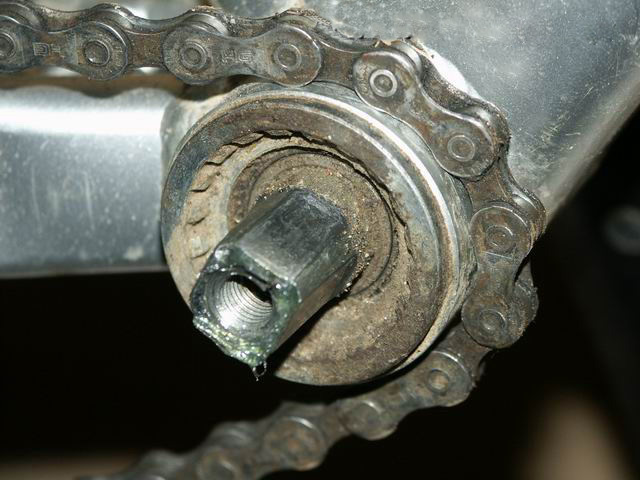

Прежде чем снимать каретку на велосипеде следует подготовить рабочую площадку, убрать все лишнее. Мягкой тряпкой удаляют пыль, грязь, чтобы в процессе разборки посторонние вещества не попали внутрь конструкции. Далее процедура проводится поэтапно:
- Снимают заглушку с шатуна. Обычно этот элемент представлен пластиковой крышечкой, поэтому достаточно слегка поддеть ее отверткой.
- Откручивают гайку, закрепляющую шатун на каретке. Потребуется использование подходящего ключа.
- Выжимку надевают на крепеж, прикладывают физические усилия. В результате шатун постепенно отделяется от конструкции.

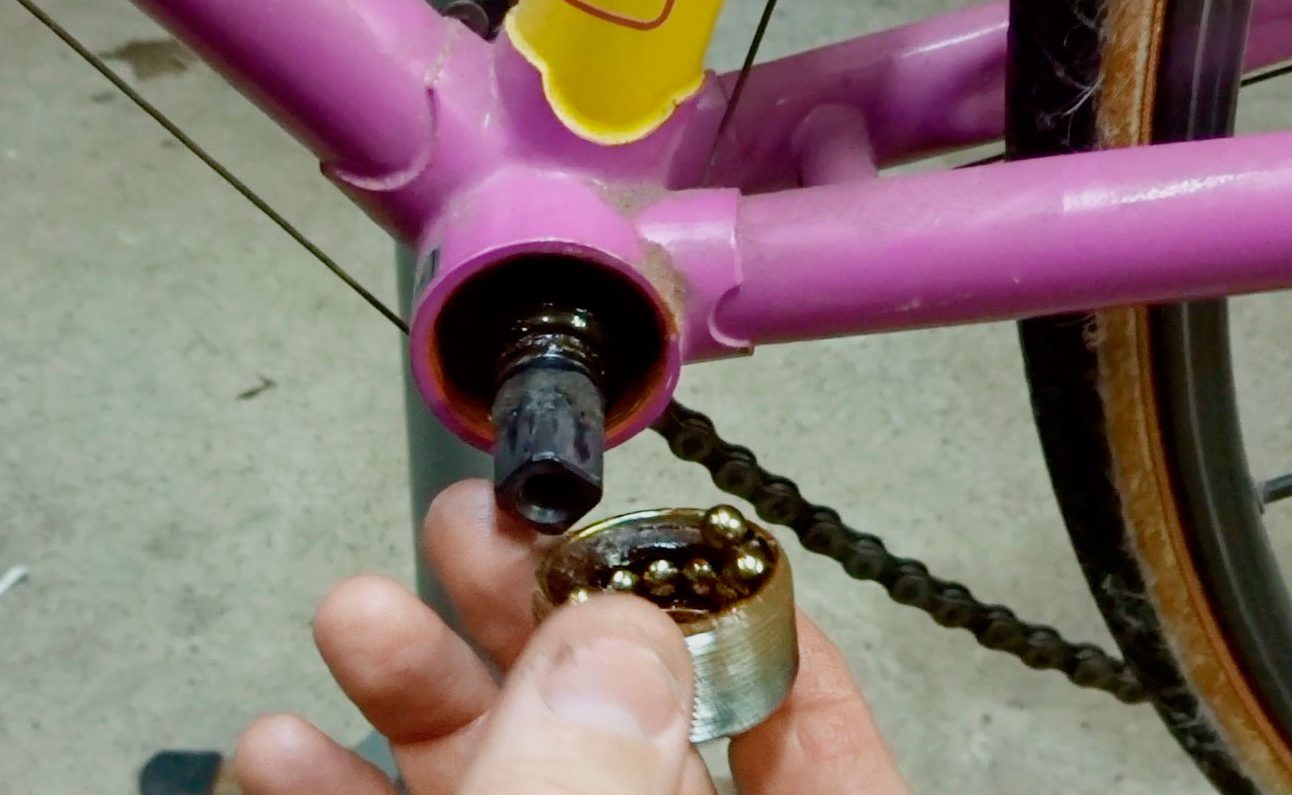

- Каретку фиксируют кольцами и специальной чашечкой. Крепежи проворачивают на посадочном месте при помощи легких ударов.
- Подшипник, вставленный в каретку, извлекают отверткой. Подтянуть вал каретки можно только с использованием специальных съемников. Обычным инструментом сделать это практически невозможно.
Сложности могут возникнуть с велосипедами, рамы которых выполнены из алюминия. Откручивание чашек в этом случае требует больших физических усилий. При этом важно выполнить процедуру правильно и аккуратно, иначе ключ сорвется, повредит детали конструкции либо ударит по рукам. Удобны в использовании инструменты с длинными рукоятками.
Обслуживание и устранение поломки
Своевременное обслуживание каретки увеличивает срок службы механизма. Состояние этого элемента зависит от загрязнений внутри конструкции. Даже небольшие частицы могут привести к быстрому износу.
При длительной эксплуатации велосипеда подшипник теряет функциональность. Небольшие повреждения ухудшают качество поездки. Восстановление подшипника сложно, поэтому лучше его заменить. После снятия каретки с велосипеда выполните следующие шаги:
- Проверьте состояние детали. Осмотрите узлы на наличие повреждений, особенно подшипник.
- Проанализируйте состояние каретки и чашки с фиксатором. Мелкие дефекты могут ускорить износ механизма.
- Очистите изделие. Для удаления загрязнений используйте растворитель, например, керосин. Чистка подшипников требует внимания: грязь удаляйте мягкой тканью и специальным спреем.
- Смазка подшипника. Рекомендуются составы с высокой вязкостью, такие как Солидол, Литол или моторное масло. Наносите смазку тонким слоем на подшипник, чтобы избежать перегрева и быстрого износа. Также смазать вал — несущий элемент, испытывающий нагрузки во время эксплуатации.
При установке новой каретки механизм необходимо промыть и смазать. Проверьте кареточный узел рамы на наличие повреждений и загрязнений. Если внутрь попадут опилки, стружки или мелкие камни, это негативно скажется на работе велосипеда. Концы оси справа и слева различаются, поэтому важно не перепутать, какой стороной устанавливать элемент.
Сборка каретки
Предварительно все части механизма обрабатывают смазкой для продления срока эксплуатации. Только после этого выполняется сборка каретки. Процедура осуществляется следующим образом:
- Кареточную ось нужно установить в правую чашку. Закрутить ее необходимо до упора, чтобы не было люфтов.
- Те же манипуляции провести с левой чашкой.
- Далее следует собрать шатуны. Действовать нужно аккуратно, иначе надежность крепления снизится. Заглушки необходимо ставить на прежнее место.
После сборки проводится регулировка механизма. Для этого ось крутят рукой, покачивают из стороны в сторону. В идеале не должно быть люфтов и заеданий. Если наблюдаются даже незначительные недостатки, следует потуже затянуть чашки, стопорные гайки.
Снять каретку для обслуживания, а затем установить обратно можно только при наличии опыта подобной работы. Необходимо соблюдать предельную осторожность, поскольку незначительные ошибки негативно отразятся на прочности конструкции.
Разобравшись, как следует откручивать каретку в домашних условиях, можно самостоятельно выполнять ремонт и обслуживание собственного байка. Перед проведением работ велосипед надежно фиксируют, тогда рама не будет болтаться, а конструкция не упадет в самый неожиданный момент. Своевременное обслуживание значительно продлевает срок эксплуатации транспорта.
Видео
Советы по выбору новой каретки
При выборе новой каретки для велосипеда важно учитывать несколько ключевых факторов, чтобы обеспечить оптимальную совместимость и производительность. Вот несколько советов, которые помогут вам сделать правильный выбор:
- Тип каретки: Существует несколько типов кареток, таких как BSA, Press-Fit и другие. Убедитесь, что вы знаете, какой тип каретки подходит для вашего велосипеда. Это можно узнать из спецификаций рамы или проконсультировавшись с продавцом.
- Совместимость с системой шатунов: Проверьте, совместима ли новая каретка с вашей системой шатунов. Некоторые каретки предназначены для определенных типов шатунов, и их неправильное сочетание может привести к проблемам с установкой и работой трансмиссии.
- Материал: Каретки могут быть изготовлены из различных материалов, таких как алюминий, сталь или углеродное волокно. Алюминиевые каретки, как правило, легче и более устойчивы к коррозии, в то время как стальные каретки могут быть более прочными и долговечными.
- Подшипники: Обратите внимание на тип подшипников в каретке. Они могут быть закрытыми или открытыми. Закрытые подшипники лучше защищены от грязи и влаги, что увеличивает срок их службы. Также стоит учитывать, что подшипники могут быть разного качества, что влияет на плавность хода и долговечность.
- Вес: Если вы стремитесь к снижению веса велосипеда, выбирайте легкие каретки. Однако помните, что слишком легкие модели могут быть менее прочными, поэтому важно найти баланс между весом и прочностью.
- Цена: Определите свой бюджет. Каретки могут варьироваться по цене от бюджетных до премиум моделей. Не всегда дорогая каретка означает лучшее качество, поэтому важно изучить отзывы и рекомендации.
- Бренд: Выбирайте каретки от известных производителей, которые зарекомендовали себя на рынке. Это может гарантировать качество и надежность продукта.
Следуя этим советам, вы сможете выбрать каретку, которая будет соответствовать вашим потребностям и обеспечит надежную работу вашего велосипеда на протяжении долгого времени.
Вопрос-ответ
Как откручивается каретка?
Резьба с левой стороны каретки стандартная, откручивается против часовой, с правой стороны (где система) — левосторонняя, т. е. откручивать по часовой стрелке. Не перепутайте, иначе может повредиться шлиц или резьба в раме.
Можно ли заменить каретку под квадрат?
Итог: преждевременно изношенная каретка, которую нет смысла даже пытаться восстановить. Поэтому, если проблему не исправить, можно менять каретки бесконечно.
Как понять, что пора менять каретку велосипеда?
Открытые каретки необходимо разбирать, чистить и смазывать перед началом и в середине велосезона. Если появился характерный хрустящий звук или легкое постукивание при педалировании, сразу загоняем велосипед на ремонт. Открываем каретку, промываем, смазываем или, если повезло, просто протягиваем шатуны.
Советы
СОВЕТ №1
Перед тем как начать снимать каретку, убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки и специальный съемник для каретки. Это поможет избежать лишних затрат времени и усилий в процессе работы.
СОВЕТ №2
Запоминайте порядок снятия и установки деталей. Лучше всего делать фотографии или записывать последовательность действий, чтобы избежать путаницы при сборке каретки обратно.
СОВЕТ №3
Перед установкой новой каретки обязательно очистите и смажьте резьбу. Это поможет избежать заедания и продлит срок службы компонентов. Используйте специальную смазку для велосипедных деталей.
СОВЕТ №4
После установки каретки проверьте ее на наличие люфта и правильность работы. Прокрутите педали и убедитесь, что все вращается плавно. Если есть какие-либо проблемы, лучше сразу их устранить, чтобы избежать дальнейших поломок.
