Характеристики рулевой колонки велосипеда, советы по выбору и монтажу

Рулевая колонка велосипеда — ключевой элемент для управления и маневренности. В статье рассмотрим основные характеристики, разновидности и параметры рулевых колонок, а также советы по выбору и монтажу. Эти аспекты помогут сделать осознанный выбор при покупке и обеспечат надежную эксплуатацию велосипеда.

Особенности рулевого механизма

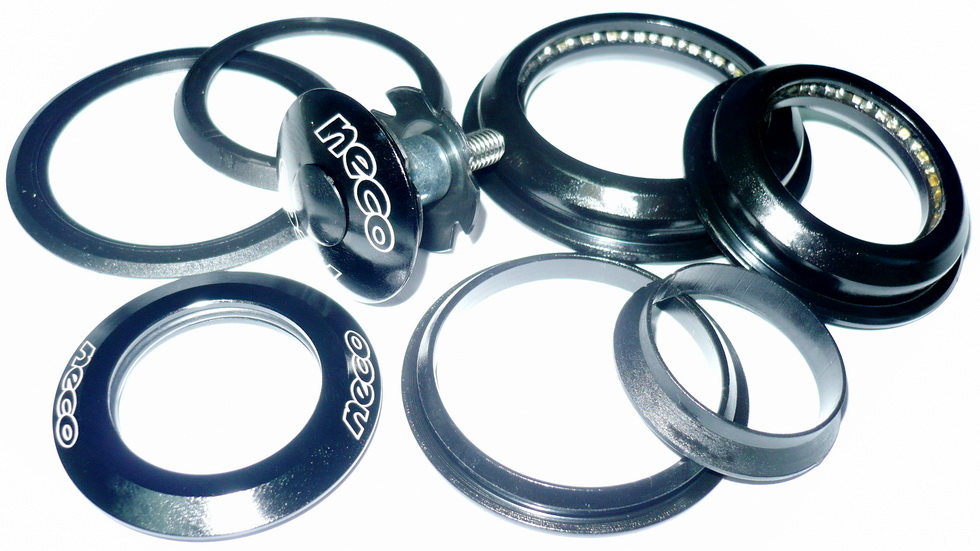

Под рулевой колонкой велосипеда понимается узел, обеспечивающий возможность поворотов. Эта конструкция включает все элементы для функционирования руля. В состав устройства входят:

1. Рулевая труба. Часть, за которую rider держится во время езды, также подходит для установки гаджетов и аксессуаров.
2. Вынос руля. Укороченная труба, к которой прикрепляется рулевая «палка» с помощью фиксирующего механизма или болтового крепления.
3. Несущая труба. Элемент с внутренними фиксаторами, соединяющийся с вилкой и удерживающий переднее колесо. Повороты руля синхронизированы с движениями колеса и вилки.
4. Рулевой стакан. Широкая труба, часть рамы, фиксируемая на чашках с шарикоподшипниками для плавной работы.
5. Подшипники. Предотвращают люфт руля, размещены в верхней и нижней частях, нижний комплект взаимодействует с конической опорой.

Существуют стандарты рулевых колонок, однако диаметр может варьироваться в зависимости от модели велосипеда.

Эксперты в области велоинженерии подчеркивают, что рулевая колонка является ключевым элементом, влияющим на управляемость и комфорт велосипеда. При выборе рулевой колонки важно учитывать тип велосипеда, стиль катания и личные предпочтения. Специалисты рекомендуют обращать внимание на диаметр и длину рулевой колонки, так как это влияет на устойчивость и маневренность.

При монтаже необходимо следить за правильной установкой подшипников и регулировкой натяжения, чтобы избежать люфта и обеспечить плавное вращение руля. Также важно использовать качественные инструменты и следовать инструкциям производителя. Правильный выбор и установка рулевой колонки могут значительно улучшить впечатления от катания и продлить срок службы велосипеда.

⭐ СТАНДАРТЫ РУЛЕВЫХ КОЛОНОК ВЕЛОСИПЕДА // КАК ПОДОБРАТЬ И НЕ ОШИБИТЬСЯ?

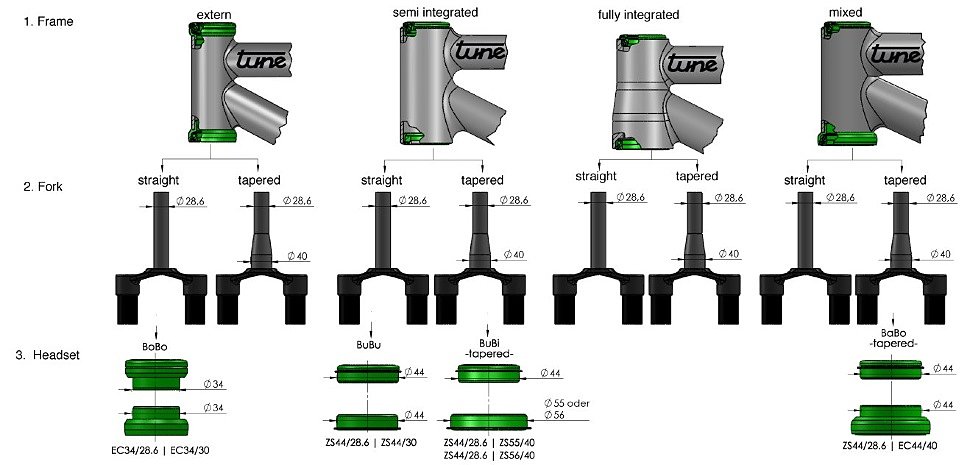

Разновидности

Выделяют следующие виды рулевых колонок на велосипед:

• резьбовая;
• безрезьбовая (неинтегрированная);
• интегрированная;
• полуинтегрированная рулевая колонка.

Резьбовая колонка отличается тем, что сборка осуществляется путем фиксации рулевой трубы контролирующей гайкой. На верхней чашке есть резьба. Преимуществом данного типа считается дешевизна и незначительный вес. Такие варианты широко использовались тогда, когда еще не существовало многоскоростных байков. Правда, резьбовой вид сложен в настройке, не характеризуется высокой надежностью.

Конструкция схожа с колесной или педальной втулкой. С течением времени резьбовая колонка может самопроизвольно раскручиваться, поэтому нужно постоянно проверять степень затяжки.

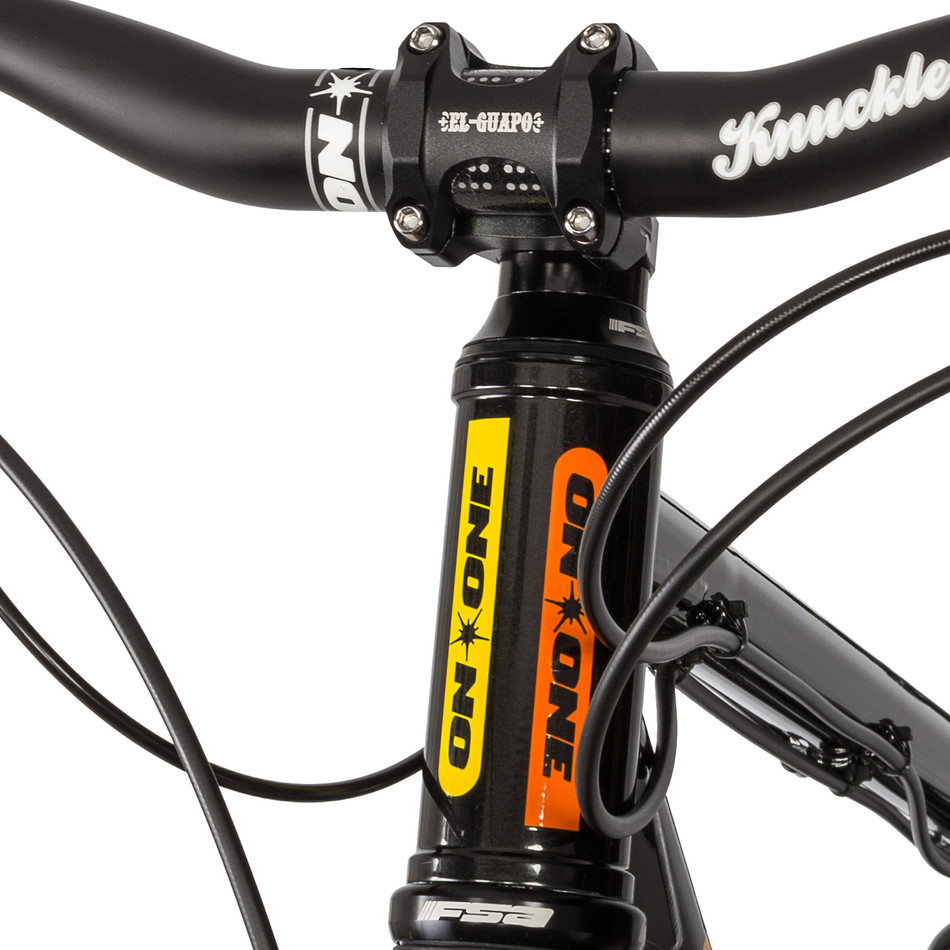

Совершенно другой вариант фиксации у безрезьбовой рулевой колонки. Чашки в данном случае зажаты непосредственно в рулевом стакане. В каждой из них есть шарикоподшипник. Сборка механизма производится поэтапно:

1. Вставляются выносная труба и кольца.
2. Фиксируется рулевая труба.

Подшипники в данном случае находятся за пределами рулевой трубы. Безрезьбовые конструкции относят к неинтегрированной разновидности.

Отличием полуинтегрированных рулевых колонок для велосипеда считается то, что чашки с подшипниковыми коронками полностью помещаются в рулевой стакан. С наружной стороны остаются только пыльники. В конструкцию входит целый набор элементов, дающих возможность с легкостью подобрать необходимую велосипедисту высоту руля. Его расположение в итоге позволяет в полной мере использовать геометрию транспортного средства, снижать парусность при движении в гору, против ветра.

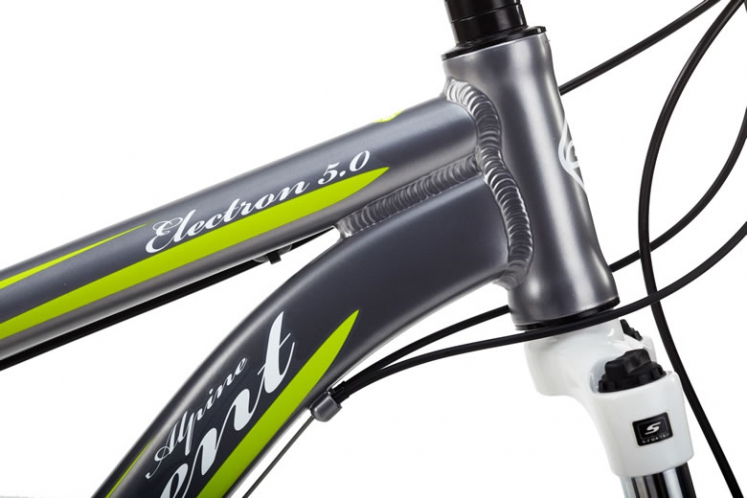

Интегрированные колонки обладают особой конструкцией. В механизме отсутствуют чашки как таковые. Шарики с сепаратором устанавливаются непосредственно в рулевой стакан. Здесь нет борозд. Насыпные подшипники могут быстро сточиться, начнут проскальзывать. Починить при этом руль вне мастерской окажется весьма проблематично.

Для колонки интегрированного типа необходима рама, приспособленная под данный механизм.

Интересные факты

Вот несколько интересных фактов о характеристиках рулевой колонки велосипеда, а также советы по выбору и монтажу:

1. Типы рулевых колонок: Существует несколько типов рулевых колонок, включая интегрированные, полуинтегрированные и традиционные. Интегрированные рулевые колонки имеют подшипники, встроенные в раму, что позволяет снизить вес и улучшить аэродинамику. Полуинтегрированные колонки имеют подшипники, которые устанавливаются в раму, но не полностью скрыты, что делает их более доступными для обслуживания.

2. Размеры и стандарты: При выборе рулевой колонки важно учитывать стандарты, такие как диаметр рулевой трубы и высота колонки. Наиболее распространенные диаметры — 1″ и 1 1/8″. Неправильный выбор может привести к несовместимости с рамой или рулем, что затруднит монтаж и эксплуатацию.

3. Монтаж и регулировка: При установке рулевой колонки важно правильно отрегулировать натяжение подшипников. Слишком сильное натяжение может привести к быстрому износу подшипников и ухудшению управляемости, в то время как слишком слабое натяжение может вызвать люфт в рулевой колонке. Рекомендуется использовать специальный инструмент для регулировки и проверять состояние подшипников регулярно.

Эти факты помогут лучше понять важность правильного выбора и установки рулевой колонки для обеспечения безопасности и комфорта при езде на велосипеде.

Стандартные параметры

Ведущие производители велосипедов установили стандарты для рулевых колонок:

1. Campagnolo. Полуинтегрированная колонка с шарикоподшипниками и чашкой. Рама обрабатывается по специальной технологии.
2. Perdido. Полуинтегрированная модель, отличается от Campagnolo на 4 мм в диаметре.
3. Columbus. Классический вариант под маркой Aheadset, размеры трубы отличаются от других типов.
4. Onepointfive Standard. Неинтегрированная модель с широкой трубкой для экстремальных велосипедов.
5. Складная. Разработана для трансформируемых байков, удобных для транспортировки и хранения. Угол наклона — не менее 25 градусов.

Размеры резьбовых моделей:

Стандарты безрезьбовых моделей:

Стандарты полуинтегрированных моделей:

Размеры интегрированных механизмов:

Нюансы выбора и монтажа

Ставить на велосипед рекомендуется стальные подшипники и чашки. Пластик, композитные материалы и сплав алюминия считаются не лучшим вариантом. Они не обладают такими немаловажными характеристиками, как износостойкость и прочность. Алюминиевые детали могут быстро лопнуть. Если установлен композитный или пластиковый вариант, он тоже вскоре придет в негодность.

Перед тем как установить рулевую колонку, крайне важно выявить, где именно образовалась проточка. Если при этом окажется, что проблема не в сепараторе, кольцах, шариках или чашках, в станке, то заменять нужно не рулевой механизм, а саму раму. Колонка после установки продолжит болтаться, а после непродолжительной езды новые подшипники разобьются. Как только сборка была завершена, сразу же производится регулировка конструкции. В этом поможет схема. Если конструкция будет основательно затянута, а вынос окажется отрегулирован неверно, комфортной езды добиться не удастся.

Рулевой механизм считается одним из самых важных элементов велосипеда. Именно с его помощью транспорт становится маневренным, на нем удается выполнять не только банальные повороты, но и сложные трюки. К выбору такого устройства нужно подходить максимально ответственно. Прежде всего следует определиться с его видом, размерами, материалом изготовления. Когда механизм уже приобретен, остается его только правильно установить. Если навыков выполнения такой работы нет, рекомендуется обратиться за помощью к специалистам.

Видео

Типы, размеры и устройство рулевых колонок велосипеда

Как подобрать рулевую колонку для велосипеда

Уход и обслуживание рулевой колонки

Уход и обслуживание рулевой колонки велосипеда являются важными аспектами, которые напрямую влияют на безопасность и комфорт во время езды. Правильное обслуживание рулевой колонки помогает предотвратить износ и повреждения, а также обеспечивает плавность управления. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная проверка состояния рулевой колонки

Первым шагом в уходе за рулевой колонкой является регулярная проверка ее состояния. Необходимо обращать внимание на следующие признаки:

• Посторонние звуки при поворотах руля, такие как скрипы или стуки.
• Люфт в рулевой колонке, который можно определить, покачивая руль из стороны в сторону.
• Износ подшипников, который может проявляться в затрудненном вращении руля.

Чистка рулевой колонки

Чистка рулевой колонки должна проводиться регулярно, особенно если велосипед используется в условиях повышенной запыленности или влаги. Для этого:

• Снимите руль и верхнюю крышку рулевой колонки.
• Очистите подшипники и чашки рулевой колонки от грязи и старой смазки с помощью мягкой тряпки и, при необходимости, специального очистителя.
• Проверьте состояние подшипников: если они повреждены или изношены, их следует заменить.

Смазка рулевой колонки

Смазка является ключевым элементом в обслуживании рулевой колонки. Для этого:

• Используйте качественную смазку, подходящую для подшипников. Это может быть как густая смазка, так и специальная жидкая смазка для подшипников.
• Нанесите смазку на подшипники и чашки рулевой колонки, равномерно распределяя ее по поверхности.
• После смазки соберите рулевую колонку, убедившись, что все детали установлены правильно и плотно.

Регулировка рулевой колонки

Регулировка рулевой колонки необходима для устранения люфта и обеспечения комфортного управления. Для этого:

• Снимите руль и верхнюю крышку рулевой колонки.
• Используя ключ, аккуратно подтяните гайку, которая фиксирует рулевую колонку, до тех пор, пока не исчезнет люфт.
• Не переусердствуйте с затяжкой, так как это может привести к затруднению вращения руля.

Проверка и замена подшипников

Если подшипники изношены или повреждены, их необходимо заменить. Для этого:

• Снимите рулевую колонку с велосипеда.
• Извлеките подшипники и установите новые, убедившись, что они соответствуют размеру и типу вашей рулевой колонки.
• Соберите рулевую колонку, следуя инструкциям производителя.

Соблюдение этих рекомендаций поможет вам поддерживать рулевую колонку в хорошем состоянии, что обеспечит безопасность и комфорт во время езды на велосипеде. Регулярное обслуживание не только продлит срок службы компонентов, но и сделает каждую поездку более приятной.

Вопрос-ответ

Каковы стандарты рулевых колонок для велосипедов?

Стандарты рулевых колонок для велосипедов включают несколько основных типов, таких как 1″ и 1 1/8″, а также различные системы крепления, например, интегрированные, полуинтегрированные и традиционные. Основные параметры, на которые стоит обратить внимание, — это диаметр и длина рулевой колонки, а также тип подшипников (картриджные или шариковые). Также важны совместимость с рамой и вилкой, что определяет выбор рулевой колонки для конкретного велосипеда.

Какие бывают рулевые колонки?

Самыми встречающимися видами рулевых колонок являются: резьбовая (Threaded), безрезьбовая или Aheadset (Threadless), полуинтегрированная (Zero Stack), интегрированная (Integrated System), стандарт Campagnolo Hiddenset, стандарт Perdido, стандарт Columbus и стандарт Onepointfive.

Чем отличается интегрированная рулевая от неинтегрированной?

В полуинтегрированных колонках могут использоваться как шариковые, так и промышленные подшипники. Интегрированная рулевая колонка (Integrated System) — у этого вида рулевой отсутствуют чашки. Подшипники впрессовываются в рулевой стакан, в котором уже проточено место для них.

Что такое резьбовая рулевая колонка?

Резьбовая рулевая колонка, Threaded (в народе — «дюймовая», потому что чаще всего в таких рулевых диаметр штока вилки = 1″) — конструкция стягивается сверху конусом, по которому бегают шарики подшипника. Этот конус накручивается на шток вилки по резьбе и сверху фиксируется контргайкой.

Советы

СОВЕТ №1

При выборе рулевой колонки обратите внимание на совместимость с вашей рамой и вилкой. Убедитесь, что диаметр и тип рулевой колонки соответствуют стандартам вашего велосипеда, чтобы избежать проблем с установкой и безопасностью.

СОВЕТ №2

При монтаже рулевой колонки используйте специальный инструмент для правильной установки подшипников. Это поможет избежать излишнего трения и обеспечит плавное вращение руля, что важно для комфортной езды.

СОВЕТ №3

Не забывайте о регулярной проверке состояния рулевой колонки. Убедитесь, что она не имеет люфта и подшипники смазаны. Это поможет продлить срок службы компонента и улучшить управляемость велосипеда.

СОВЕТ №4

Если вы не уверены в своих навыках монтажа, лучше обратиться к профессионалу. Неправильная установка рулевой колонки может привести к серьезным проблемам с управляемостью и безопасностью во время езды.
