Каретка велосипеда — ключевой элемент, передающий крутящий момент от педалей к колесам, что влияет на эффективность и комфорт езды. В статье рассмотрим различные типы кареток, их функции и особенности, а также дадим рекомендации по выбору и установке. Эти знания помогут вам сделать осознанный выбор при покупке и обеспечить правильную эксплуатацию велосипеда, что повысит его производительность и долговечность.
Что собой представляет
Основная функция каретки — передача крутящего момента от педалей к колесам. Ее расположение в нижней части рамы делает подшипники уязвимыми к загрязнению. Кареточный узел требует регулярной очистки и смазки, но со временем может выйти из строя из-за постоянной эксплуатации.

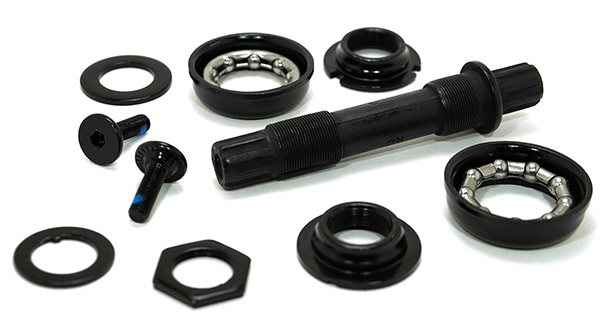

Структура каретки проста:
- Корпус — ключевая часть узла, к которой крепятся остальные элементы.
- Чашка — компонент, фиксирующий каретку в стакане.
- Ось каретки — деталь для свободного вращения с шлицами для крепления шатунов.
- Места для крепления шатунов.
К конструкции узла относится кареточный стакан — элемент, соединяющий каретку с рамой. Ремонт этого компонента не следует откладывать; неисправности нужно устранять как можно скорее. О проблемах с кареткой могут свидетельствовать заклинивание механизма, стуки в нижней части велосипеда и люфт.
Эксперты в области велоинженерии подчеркивают важность правильного выбора каретки для велосипеда, так как она влияет на общую производительность и комфорт при езде. Существует несколько типов кареток: квадратный вал, Hollowtech II и PressFit, каждый из которых имеет свои особенности и преимущества. Например, каретки с квадратным валом более доступны по цене, но могут быть менее долговечными, в то время как Hollowtech II обеспечивает лучшую жесткость и легкость. При выборе каретки важно учитывать совместимость с рамой и шатуном, а также тип езды. Установка каретки требует аккуратности и соблюдения всех рекомендаций производителя, чтобы избежать проблем с производительностью и долговечностью. Правильный выбор и установка каретки обеспечивают не только комфорт, но и безопасность во время поездок.

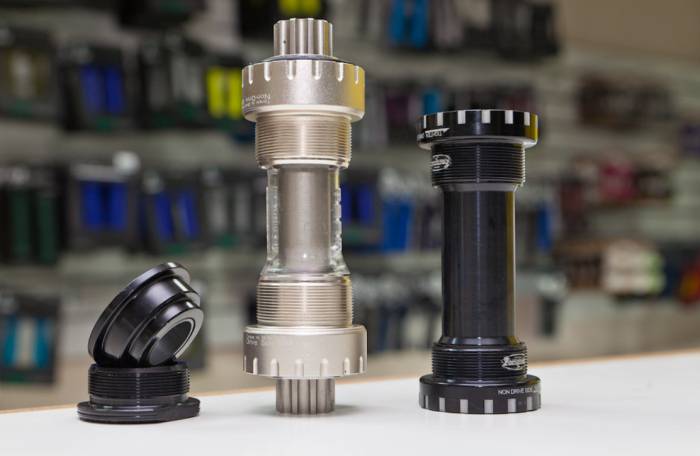

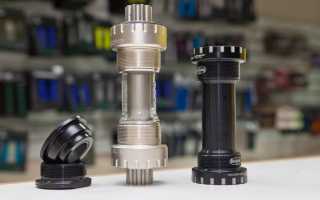

Типы
Типы кареток для велосипедов различаются по следующим критериям:
- по длине вала каретки — то же самое, что и длина оси, может варьироваться;
- по длине корпуса — в основном соответствует длине стакана, отклонения редки;
- по виду резьбы;
- по типу крепления шатунов;
- по расположению подшипников (закрытая, интегрированная, открытая каретка).
| Тип каретки | Функция | Правила выбора и установки |
|---|---|---|
| Напрессованная (интегрированная) | Обеспечивает соединение шатунов с рамой велосипеда, передавая крутящий момент от педалей на заднее колесо. Подшипники расположены внутри чашек, запрессованных в раму. | Требует точного соответствия диаметру рулевой трубы и стандарту каретки (например, BSA, Pressfit). Установка требует специального инструмента (пресса). Важно обеспечить правильное затягивание, чтобы избежать повреждения рамы или подшипников. |
| Резьбовая (английская) | Аналогична напрессованной, но чашки вкручиваются в раму. | Требует соответствия резьбы чашек резьбе рамы. Установка проще, чем у интегрированных кареток, но требует аккуратности, чтобы избежать повреждения резьбы. Необходимо использовать правильный инструмент для затягивания. |
| Картриджная (втулочная) | Подшипники находятся в герметичном корпусе (картридже), который устанавливается в чашки. | Выбор определяется стандартом каретки (например, BSA, ITA, Pressfit). Установка относительно проста, но требует правильного выравнивания и затягивания. Замена картриджа обычно проще, чем ремонт отдельных подшипников. |
| Экстернальная | Подшипники расположены снаружи чашек, которые крепятся к раме. | Требует соответствия стандарту каретки и диаметру оси шатунов. Установка относительно проста. Часто используется в велосипедах начального уровня. |
Интересные факты
Вот несколько интересных фактов о каретках велосипедов:
-
Разнообразие типов кареток: Существует несколько типов кареток, включая BSA (British Standard Cycle), ITA (Italian), и Press-Fit. Каждый из этих типов имеет свои особенности и совместимость с определенными рамами и шатунными системами. Например, каретки BSA имеют резьбу, что облегчает их установку и замену, в то время как Press-Fit каретки не имеют резьбы и устанавливаются с помощью прессовки, что может требовать специального инструмента.
-
Материалы и вес: Каретки могут быть изготовлены из различных материалов, включая алюминий, сталь и углеродное волокно. Углеродные каретки, хотя и более дорогие, предлагают значительное снижение веса и повышенную жесткость, что может улучшить эффективность передачи энергии от педалей к колесам.
-
Правила установки: При установке каретки важно учитывать не только тип каретки, но и совместимость с шатунной системой и рамой. Неправильная установка может привести к износу компонентов и снижению производительности. Например, каретки с резьбой требуют правильного момента затяжки, чтобы избежать повреждения резьбы, в то время как Press-Fit каретки должны быть установлены с учетом правильной чистоты и смазки, чтобы избежать заедания и скрипа.
Эти факты подчеркивают важность выбора правильной каретки и ее установки для обеспечения оптимальной работы велосипеда.

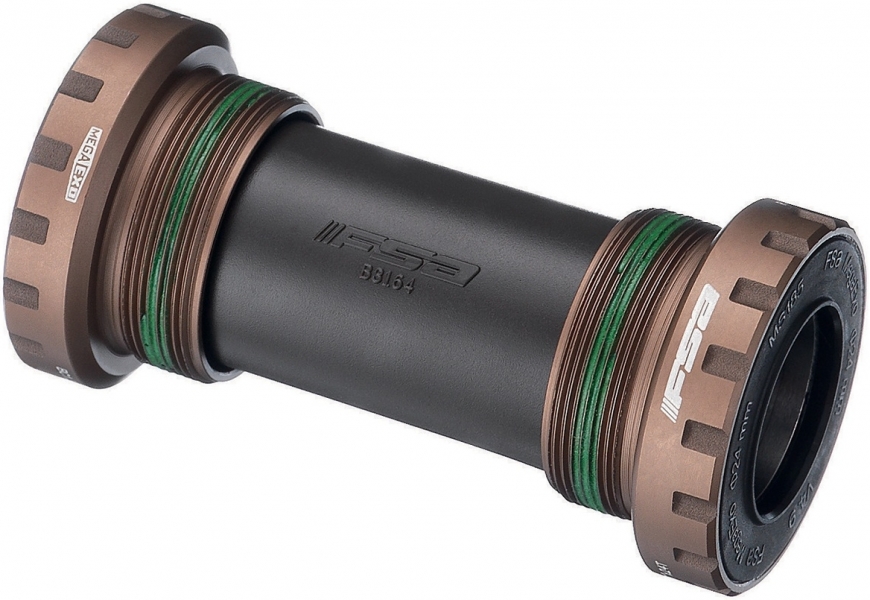

Неинтегрированная
Неинтегрированные узлы — это подшипники, установленные в две чашки, которые вкручиваются в кареточный стакан. Жесткость конструкции увеличивается за счет толщины оси и ее впрессовки в один из шатунов. Для защиты от грязи чашки соединены проставкой из пластика или алюминия, что также создает преднатяжение подшипников.
Главное преимущество этой модели — возможность установки выбранного типа шатуна. Обычно подшипники не находятся в стакане неинтегрированной каретки. Единственный недостаток — значительный вес конструкции.

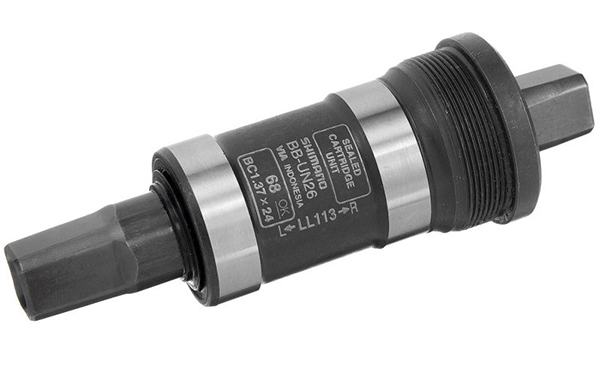

Квадрат
Большинство велосипедов средней и низкой ценовой категории имеют каретку квадрат. Длина вала полностью зависит от модели шатунов. Такой вариант бюджетный, но довольно-таки тяжелый, да и особой прочностью не отличается. Отличительная черта — его форма с немного скошенными углами посадочного отверстия шатуна, который напрессовывается на вал каретки, напоминающий усеченную пирамиду, расширяясь к началу рамы.

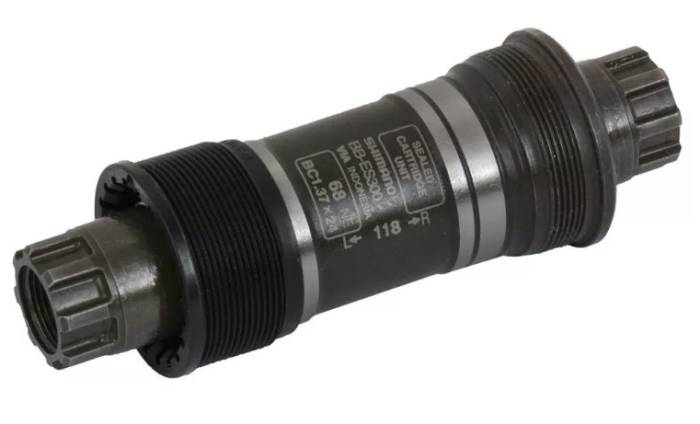

Картридж
Картриджная каретка используется до выхода из строя, после чего утилизируется. Главное преимущество — отсутствие необходимости в регулярной регулировке, так как подшипники и вал находятся в прочном металлическом корпусе. Обычно такие модели неразборные, что исключает обслуживание. Картридж дополнительно имеет сальники, предотвращающие попадание пыли, грязи и влаги.
Узел картриджного типа оснащён подшипниками небольшого диаметра, что снижает уровень жесткости.
Американка
Американка, стандартный, или же bmx узел — самый первый тип каретки. Ее главные минусы — большой вес и неактуальность. Однако есть и существенные плюсы — прочность и износостойкость ввиду большого размера подшипников. Такая каретка для велосипеда может блестяще отработать несколько лет. Ширина трубы узла стандартная (68 мм), а диаметр составляет 56 мм. Изготавливается путем вбивания в нее подшипников, вставленных в чашки.
На данный момент ни один производитель не выпускает качественные рамы с таким типом узла.

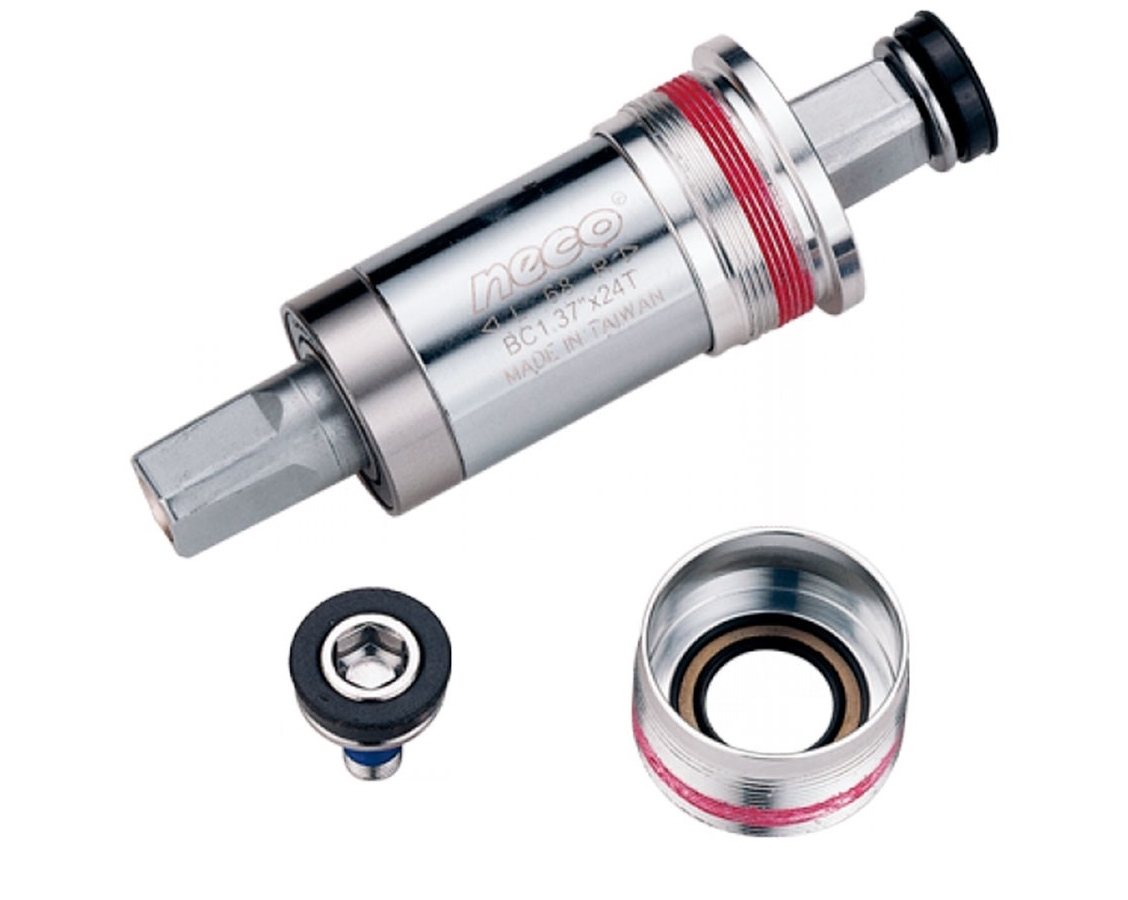

На промподшипниках
Велосипедные узлы с промышленными подшипниками отличаются простой конструкцией и удобством эксплуатации. Они защищены от грязи и влаги, что делает их популярными в производстве велосипедов. Главным преимуществом таких узлов является долгий срок службы. Однако есть и недостаток — невозможность ремонта. При поломке, особенно вдали от сервисного центра, это может вызвать серьезные трудности.
Правильный выбор
Визуально неисправность кареточного узла выявить невозможно. Поломка проявляется непосредственно во время движения в виде стука, прочих посторонних звуков и затрудненного кручения педалей. Для того чтобы подобрать правильную каретку для велосипеда, нужно провести замеры: измерить длину вала, определить стандарт шатунов двухколесного транспорта.
Алгоритм подбора неинтегрированного узла немного сложнее, чем у остальных:
- Узнать нужный стандарт каретки (квадрат или какой-то из шлицевых).
- Определить длину вала и вид резьбы (тип кареточного стакана).
- Узнать допустимую линию цепи (chainline).
Самые распространенные размеры вала у велосипеда, которые также необходимо учитывать при выборе:
- 113 мм (встречаются очень редко);
- 115 мм (также редко используется);
- 118 мм (стандартная ширина);
- 122,5 мм (в основном у кареток под квадрат).
Для приобретения достаточно будет назвать модель и производителя транспорта, длину вала, размеры старого узла и шатунов. Скоростные и городские велосипеды достаточно бюджетные, а у большинства недорогих велобайков устанавливаются каретка квадрат или картридж. Горный транспорт более дорогой и совместим с неинтегрированным и картриджным узлом. Но опять же, у разных производителей разные стандарты, соответственно, и модель каретки варьируется.
Установка
Инструменты для установки:
- выжимка шатуна или шестигранный ключ на 8 мм;
- молоток среднего размера;
- плоская отвертка;
- рожковый ключ на 36 мм;
- разводной или газовый ключ;
- кареточный съемник.
Размеры инструментов могут варьироваться в зависимости от устанавливаемого компонента. Пошаговая инструкция по демонтажу старого кареточного узла:
- Очистите велосипед от грязи, чтобы она не попала в резьбовые соединения.
- Снимите шатун со стороны звездочек. Подденьте пластиковые заглушки на болтах, используя выжимку, шестигранник на 8 мм или головку на 14 мм. Вкрутите выжимку в резьбу и зажмите гайку, чтобы толкатель сдвинулся.

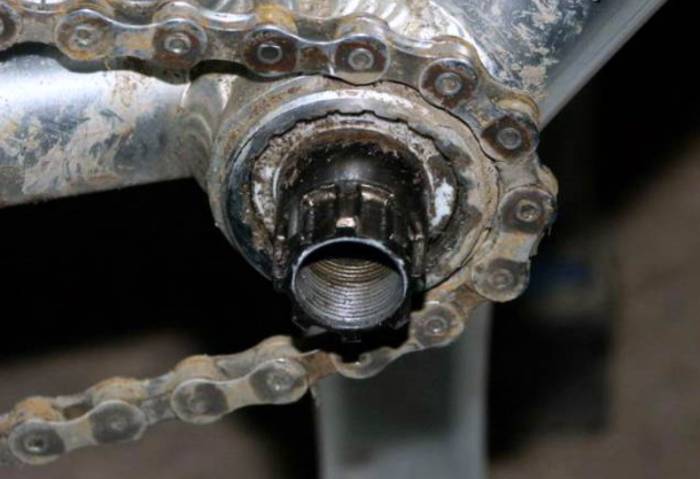

- Примерьте съемник каретки к шлицам чашки. Если он не подходит, используйте болт М8 с несколькими гайками для фиксации. Вкрутите штифт в кареточный узел.
- Установив съемник, выкручивайте чашку по часовой стрелке. Когда резьба начнет поддаваться, аккуратно выкрутите болт.
- Демонтируйте кареточный узел и левый шатун.
- При необходимости выкрутите стакан с левой стороны, следуя тому же алгоритму.
После удаления старой каретки установите новую в обратном порядке:
- Если левый стакан был выкручен, установите новый.
- Вставьте исправную каретку и левый шатун в кареточный стакан.
- Вкрутите болт. Установите чашку против часовой стрелки с помощью съемника.
- Вкрутите фиксирующий болт с помощью выжимки, шестигранника или головки.
- Установите шатун со стороны звездочек.
Основные моменты:
- кареточный узел — ключевая часть велосипедной системы;
- для долговечной работы требуется регулярная очистка и смазка;
- разные типы и размеры кареток подходят для различных велосипедов;
- демонтаж и установка могут выполняться самостоятельно или в сервисе;
- существуют различные виды велосипедных узлов;
- размеры кареток зависят от типов велосипедов.
Нельзя однозначно определить, какая модель лучше — интегрированная или неинтегрированная каретка, так как выбор зависит от типа велосипеда. Обычно модели низкой ценовой категории служат меньше, чем более дорогие, что подтверждает соотношение цены и качества.
Видео
Обслуживание и уход
Обслуживание каретки велосипеда является важной частью ухода за велосипедом, так как от состояния этого узла зависит не только эффективность передачи усилий от педалей к колесам, но и общая безопасность и комфорт при езде. Правильное обслуживание каретки включает в себя регулярные проверки, чистку, смазку и, при необходимости, замену компонентов.
Первым шагом в обслуживании каретки является регулярная проверка на наличие люфта. Для этого необходимо покачать педали в стороны, чтобы определить, есть ли заметное движение. Если люфт присутствует, это может указывать на износ подшипников или неправильную установку каретки. В таком случае рекомендуется обратиться к специалисту или произвести регулировку самостоятельно, если есть соответствующий опыт.
Чистка каретки также играет важную роль в её обслуживании. С течением времени на каретке скапливается грязь, пыль и влага, что может привести к коррозии и износу подшипников. Для чистки каретки необходимо снять её с рамы, используя соответствующие инструменты, такие как ключи для каретки. После снятия каретки следует тщательно очистить все компоненты, включая чашки и подшипники, с помощью специального очистителя или ветоши. Важно также проверить состояние уплотнительных колец и при необходимости заменить их.
После чистки каретки необходимо смазать подшипники и другие движущиеся части. Для этого рекомендуется использовать качественную велосипедную смазку, которая обеспечит надежную защиту от влаги и грязи. Наносить смазку следует равномерно, избегая излишков, которые могут привлечь пыль и грязь.
Кроме того, стоит обратить внимание на состояние резьбы каретки и рамы. Если резьба повреждена, это может привести к проблемам с установкой и функционированием каретки. В таком случае может потребоваться использование специального ремонта резьбы или замена каретки.
Регулярность обслуживания каретки зависит от интенсивности эксплуатации велосипеда. Для любителей активной езды рекомендуется проводить полное обслуживание каретки не реже одного раза в сезон, а для профессиональных гонщиков — после каждой гонки или тренировки. Важно помнить, что своевременное обслуживание каретки не только продлевает срок её службы, но и обеспечивает безопасность и комфорт во время езды.
Вопрос-ответ
Какова функция каретки на велосипеде?
Главная функция данной детали заключается в том, что она передает крутящий момент от педали к колесу велосипеда. Этот конструктивный элемент располагается в нижней части за передним колесом. Подшипники каретки необходимо защищать от попадания в них воды или грязи при движении велосипеда.

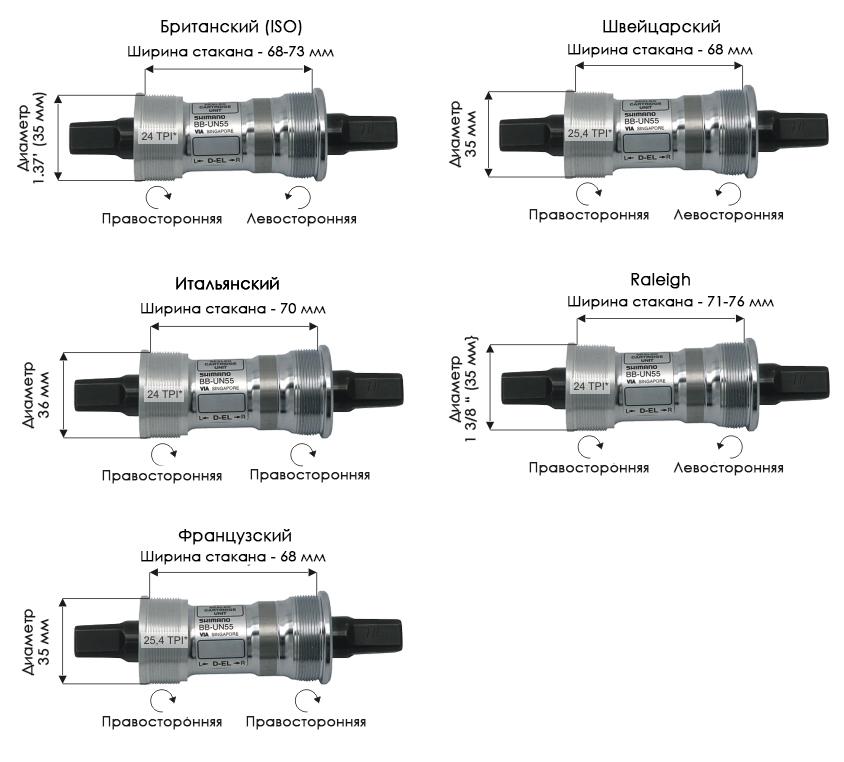

Каковы стандарты кареток велосипеда?
Существует два стандарта ширины кареточного узла рамы: 68 мм и 73 мм. Помимо этого, есть несколько стандартов длины вала, определяющиеся используемой системой и шириной кареточного узла. Критичный параметр! В MTB встречаются 110 мм, 113 мм, 118.5 мм, 122.5 мм, 127.5 мм.
- BSA (British Standard Cycle): Также известна как English threaded. Тип резьбы: Резьба на правой чашке (со стороны шатунов) – левая, а на левой чашке (со стороны не приводной стороны) – правая.
Советы
СОВЕТ №1
Перед покупкой каретки обязательно ознакомьтесь с типами кареток, которые совместимы с вашим велосипедом. Убедитесь, что вы знаете размер и стандарт вашей рамы, а также тип системы шатунов, чтобы избежать несовместимости.
СОВЕТ №2
При выборе каретки обратите внимание на материал, из которого она изготовлена. Алюминиевые каретки легкие и прочные, в то время как стальные каретки могут быть более долговечными, но тяжелыми. Выбор материала зависит от ваших предпочтений и стиля катания.
СОВЕТ №3
Не забывайте о регулярной проверке состояния каретки. Если вы заметили посторонние звуки или люфт, это может быть признаком износа. Своевременная замена каретки поможет избежать серьезных повреждений и продлит срок службы вашего велосипеда.
СОВЕТ №4
При установке каретки используйте специальные инструменты и следуйте инструкциям производителя. Неправильная установка может привести к быстрому износу или поломке, поэтому лучше доверить эту работу профессионалу, если вы не уверены в своих силах.
