Планетарная втулка — это механизм, обеспечивающий плавное и надежное переключение скоростей на велосипеде. В отличие от традиционных систем, планетарные втулки имеют преимущества: высокую долговечность, меньшую подверженность внешним воздействиям и возможность переключения передач без остановки. В статье рассмотрим конструкцию и принцип работы планетарной втулки, а также дадим рекомендации по установке, что поможет новичкам и опытным велосипедистам лучше понять этот элемент велосипедной трансмиссии.

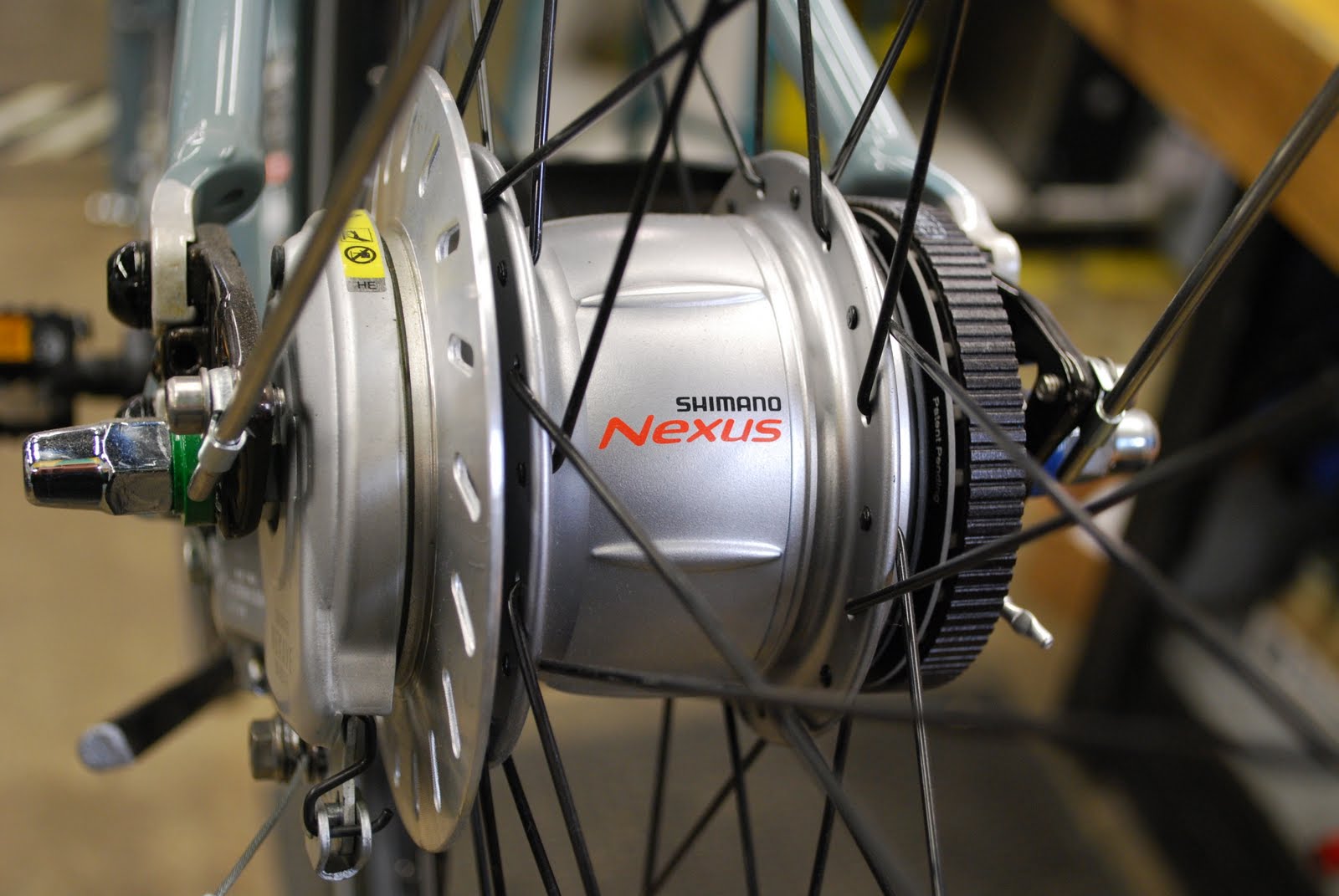

Что собой представляет
Что такое планетарная втулка? Это устройство переключает скорости на велосипеде. Механизм был создан в 1880 году и напоминает автоматическую коробку передач в автомобилях. Он удобен и функционален, а при правильном использовании делает поездки более приятными.
Стандартная втулка обычно имеет 3 скорости, но существуют модели с 7-14 передачами, которые стоят дороже.
В трансмиссии находится механизм шестеренок в металлическом цилиндре. В центре — основная шестерня, вокруг которой вращаются остальные, как планеты вокруг солнца. Это основной принцип работы системы переключения скоростей.
При первой передаче ребристое колесико вращается благодаря задней звездочке. Планетарная обойма втулки перемещается, снижая передачу. Колесико делает три оборота, а звездочка — четыре, что снижает передачу на 25%. При второй передаче зубчатое колесико начинает движение от звездочки, что также приводит к перемещению втулки.
На третьей передаче колесико вращается под давлением звездочки. Звездочка делает три оборота, а колесико — четыре. Каждый раз передача увеличивается на 33%.
Переключение передач осуществляется с помощью ручки на руле, напоминающей мотоциклетную, которая вращается вокруг своей оси. При переключении слышны щелчки.
Преимущества планетарной втулки:
- Механизм защищен от загрязнения и влаги, что увеличивает срок службы деталей.
- Передачи можно переключать даже при неподвижном велосипеде.
- Эксплуатация велосипеда проще.
- Возможность переключения на разные скорости без последовательности (например, с 1 на 4).
- Используется стандартная односкоростная цепь.
- Замена масла требуется раз в несколько лет.
- Нет необходимости в регулярной чистке.
- Отсутствует риск повреждения механизма при падении или столкновении.
- Возможность использования ножного тормоза.
Недостатки планетарной втулки:
- Значительный вес.
- Высокая стоимость.
- Сложный механизм не поддается ремонту.
- Может быть сложно подниматься в гору или развивать высокую скорость.
- Не подходит для спортивных моделей.
Чтобы продлить срок службы велосипеда, не рекомендуется крутить педали во время переключения передач и подниматься в гору на высокой скорости.
Планетарная втулка представляет собой сложный механизм, который обеспечивает плавное переключение передач в велосипедах и других транспортных средствах. Эксперты отмечают, что основным элементом конструкции является система шестерен, где одна или несколько шестерен (планеты) вращаются вокруг центральной шестерни (солнца), обеспечивая передачу крутящего момента. Это позволяет добиться высокой эффективности и компактности конструкции.
При установке планетарной втулки важно следовать определенному алгоритму. Сначала необходимо подготовить втулку, убедившись в наличии всех компонентов. Затем следует установить втулку в колесо, правильно зафиксировав ее в ободе. После этого важно подключить трос переключения и настроить его натяжение, чтобы обеспечить корректное переключение передач. Эксперты подчеркивают, что правильная установка и настройка планетарной втулки значительно влияют на долговечность и надежность работы всего механизма.
Детали переключателя
Планетарная втулка — сложный механизм, в составе которого есть несколько элементов. Один крепко зафиксирован, всегда обездвижен. Другие постоянно в движении.
| Компонент планетарной втулки | Функция компонента | Алгоритм установки/замечания при установке |
|---|---|---|
| Центральная шестерня (солнечная шестерня) | Ведущая шестерня, передает вращение от двигателя или другого источника. | Установить точно по центру, обеспечить соосность с другими компонентами. Проверить затяжку крепежа. |
| Планетарные шестерни | Передают вращение от солнечной шестерни на сателлитную шестерню. | Установить равномерно по окружности, обеспечить свободу вращения вокруг оси. Проверить зазоры. |
| Сателлитная шестерня (корона) | Ведомая шестерня, передает вращение на выходной вал. | Установить с необходимым зазором относительно планетарных шестерен. Проверить затяжку крепежа. |
| Вал солнечной шестерни | Несет солнечную шестерню и передает крутящий момент. | Установить точно в посадочное место, обеспечить надежную фиксацию. |
| Вал сателлитной шестерни | Несет сателлитную шестерню и передает крутящий момент. | Установить точно в посадочное место, обеспечить надежную фиксацию. |
| Корпус | Содержит все компоненты и обеспечивает их правильное взаимодействие. | Установить все компоненты в корпус, закрепить надежно. Проверить на отсутствие люфтов. |
| Подшипники | Обеспечивают плавное вращение компонентов. | Установить с соблюдением всех требований по смазке и затяжке. Проверить на наличие люфтов и биений. |
| Уплотнения | Предотвращают утечку смазки. | Установить герметично, предотвращая попадание загрязнений. |
Интересные факты
Вот несколько интересных фактов о планетарных втулках и их установке:
-
Принцип работы: Планетарные втулки используют систему шестерен, где одна или несколько «планетарных» шестерен вращаются вокруг центральной «солнцевой» шестерни. Это позволяет добиться нескольких передач в компактном пространстве. Благодаря этому конструкции планетарных втулок могут быть значительно меньше, чем традиционные трансмиссии, что делает их популярными в велосипедах и других транспортных средствах.
-
Преимущества: Планетарные втулки обеспечивают плавное переключение передач и защищены от внешних воздействий, таких как грязь и влага. Это делает их идеальными для городских велосипедов и условий, где требуется надежность и низкое обслуживание.
-
Алгоритм установки: Установка планетарной втулки требует внимательности. Основные шаги включают: 1) снятие старой втулки и проверка совместимости новой; 2) установка втулки в раму, следя за правильным выравниванием; 3) подключение тормозов и переключателя передач; 4) настройка натяжения тросика переключения для обеспечения точного переключения. Важно также проверить, чтобы цепь была правильно натянута и не имела излишнего люфта.
Эти факты подчеркивают как технические аспекты работы планетарных втулок, так и практические советы по их установке.

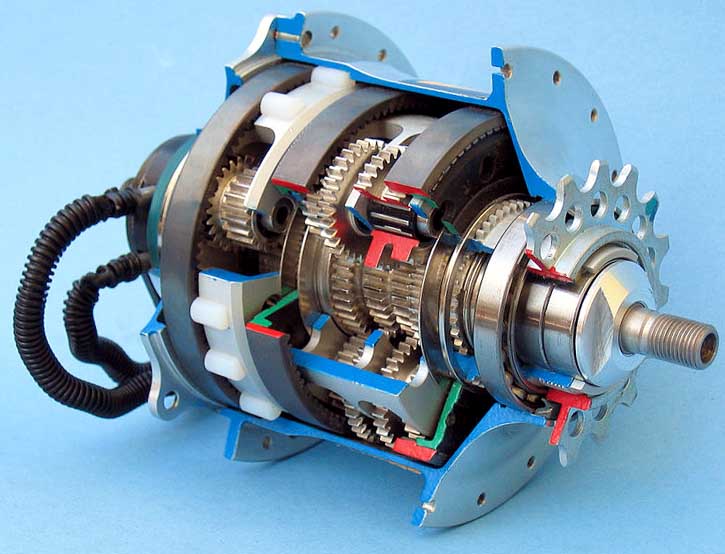

Редуктор
Основой втулки велосипеда является одноступенчатый планетарный редуктор, который включает следующие элементы:
- Солнечная шестерня — жестко соединена с осью заднего колеса. Взаимодействует с сателлитами и вращается вместе с ними, определяя переключение скоростей. Находится в центре конструкции.
- Сателлиты — планетарные шестеренки. В механизме их четыре, и они взаимодействуют с солнечной шестерней.
- Эпициклическая шестерня (кольцевая шестерня) — начинает вращаться при нажатии на педали. Расположена с обеих сторон механизма.
- Водило — фиксирует сателлиты. Благодаря крестообразному креплению, планетарные шестеренки остаются на своих местах.
Все звенья имеют различные диаметры, а шестеренки отличаются по скорости вращения.

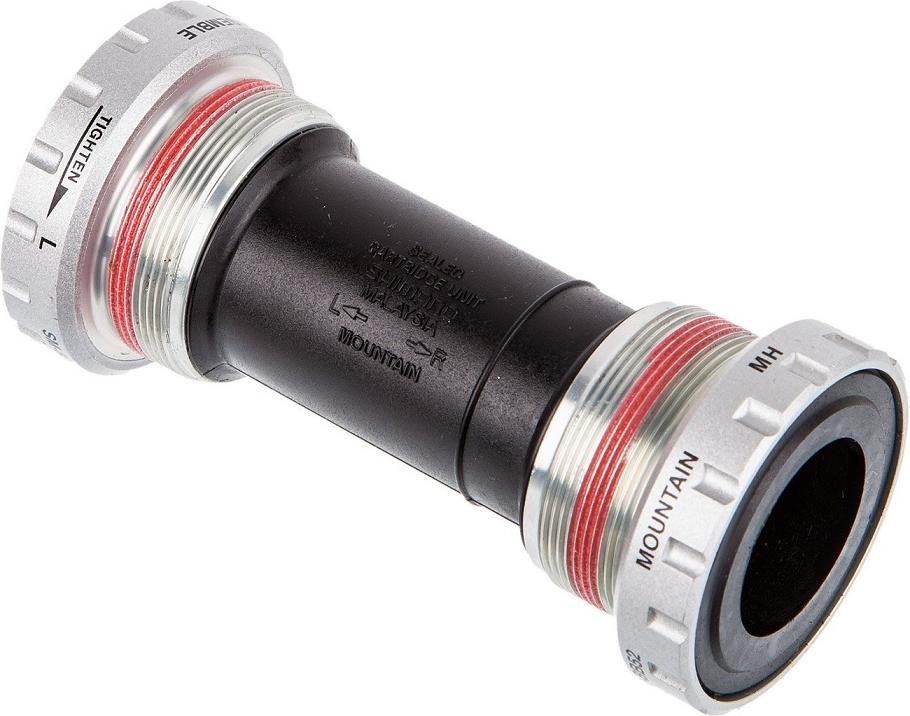

Каретка
Для крепления планетарной втулки на велосипед необходима стандартная каретка. Понять, как работает система, несложно. Переключатель скоростей приводится в активность после присоединения звездочки с корпусом втулки.
Если включена 1-ая передача, то с коронной шестерней соединяется звездочка, а водило со стаканом втулки. При 2-ой передаче — стакан сопрягается со звездочкой, шестеренки же двигаются вхолостую. 3-я передача — сочетание водила и звездочки, корончатой шестерни с корпусом втулки.
Чтобы планетарная передача работала слажено, потребуется хорошая густая смазка.
Установка
Установка планетарной втулки возможна самостоятельно. Потребуются шестигранные и рожковые ключи, разводной или накидной ключ, плоская отвертка или шило, а также рулетка. Работы проводите поэтапно в хорошо освещенном месте.

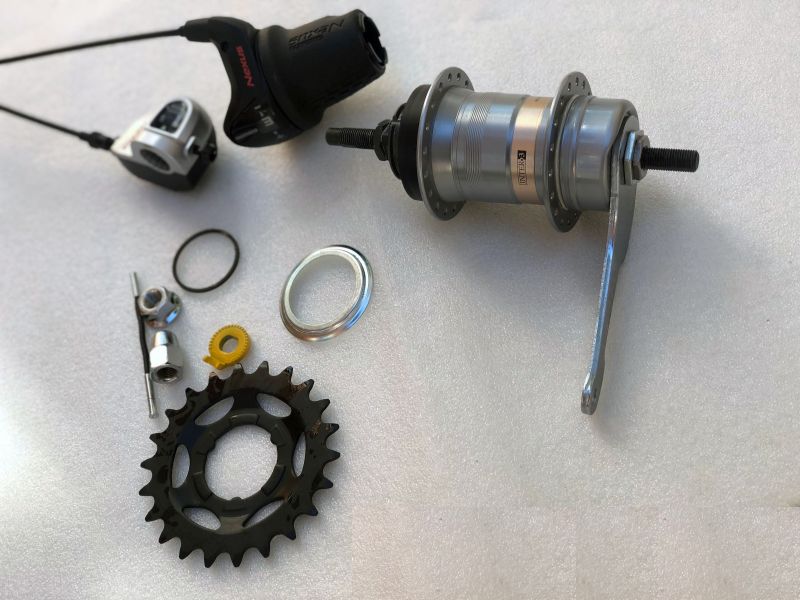

Сборка втулки:
- Установите звездочку. Сдвиг линий не должен превышать 1 см и быть меньше 5 мм. Закрепите ее стопорным кольцом.
- Установите пластиковый пыльник.
- Установите механизм переключения скоростей, совместив красные метки на обоих элементах.
- Установите запирающее кольцо и поверните его на 45 градусов до упора.
- На втулку без ножного тормоза установите роллерный тормоз, плотно надев его на стакан втулки для свободного движения рычага.
Установка втулки на велосипед:
- Снимите заднее колесо.
- Уберите покрышку, флиппер, кассету и элементы дисковой тормозной системы.
- Зафиксируйте колесо в удобном положении и уберите спицы.
- Измерьте втулку и обод для расчета длины новых спиц.
- Заспицуйте планетарную втулку по классической схеме (в 3 креста).
- Закрепите установку на велосипеде стопорной шайбой, следя, чтобы механизм не касался рамы.
- Установите покрышку и тормозной диск.
- Снимите передние и задние переключатели, цепь, затем установите колесо и закрепите его гайками.
- Верните все элементы на свои места.
Планетарный переключатель подходит для велопрогулок по городу или парку, но не рекомендуется для спортивных целей из-за ограниченной нагрузки и веса. Эта система надежна, долговечна и не требует особого ухода, что делает использование велосипеда с встроенным механизмом удобным.
Видео
Преимущества и недостатки планетарных втулок
Планетарные втулки представляют собой уникальное решение для велосипедов и других транспортных средств, обеспечивая надежную и эффективную передачу мощности от педалей к колесам. Однако, как и любое другое устройство, они имеют свои преимущества и недостатки, которые стоит учитывать при выборе и использовании.
Преимущества планетарных втулок:
- Компактность и защита: Планетарные втулки интегрированы в ось колеса, что делает их более защищенными от внешних воздействий, таких как грязь и влага. Это обеспечивает долговечность и надежность работы в различных условиях.
- Низкое обслуживание: В отличие от традиционных систем переключения передач, планетарные втулки требуют минимального обслуживания. Они не подвержены износу от внешних факторов, что снижает необходимость в частой регулировке и замене компонентов.
- Широкий диапазон передач: Многие модели планетарных втулок предлагают широкий диапазон передач, что позволяет легко адаптироваться к различным условиям езды, будь то городские улицы или горные тропы.
- Плавное переключение: Переключение передач в планетарных втулках происходит плавно и без рывков, что обеспечивает комфортную езду и позволяет сосредоточиться на управлении велосипедом.
- Эстетика: Планетарные втулки часто имеют более аккуратный и эстетически привлекательный вид по сравнению с традиционными системами, что может быть важным для некоторых пользователей.
Недостатки планетарных втулок:
- Вес: Планетарные втулки, как правило, тяжелее, чем традиционные системы переключения передач, что может быть недостатком для тех, кто стремится к легкости велосипеда.
- Стоимость: Высококачественные планетарные втулки могут быть дороже, чем стандартные трансмиссии, что может стать решающим фактором для бюджетных покупателей.
- Ограниченная настройка: В отличие от традиционных систем, планетарные втулки имеют ограниченные возможности для настройки и модификации, что может не подойти опытным велосипедистам, предпочитающим индивидуальные решения.
- Сложность ремонта: В случае поломки планетарной втулки, ремонт может быть более сложным и требовать специальных знаний и инструментов, что может затруднить самостоятельное обслуживание.
Таким образом, выбор планетарной втулки должен основываться на индивидуальных потребностях и предпочтениях пользователя. Учитывая все преимущества и недостатки, можно сделать осознанный выбор, который обеспечит комфорт и эффективность во время езды.
Вопрос-ответ
Что такое планетарная втулка?

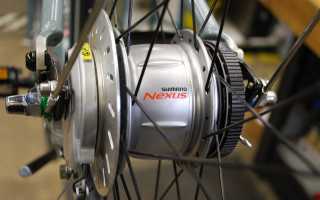

Планетарная втулка — закрытая система переключения скоростей для велосипеда. Весь механизм находится внутри задней втулки. Конструкция надёжная и долговечная. В простых планетарных втулках 3 скорости, самые продвинутые модели имеют до 14 передач.
Как переключаются передачи на планетарной втулке?
На средней передаче (второй) задняя звёздочка напрямую передаёт усилие на зубчатое колесо, приводящее в движение втулку. Это прямая передача. Усилие с вращающихся внутри втулки шестеренок никуда не передаётся. На высокой передаче (третьей) усилие с задней звёздочки передаётся на планетарную обойму.
В чем преимущества планетарной втулки?
Преимущества планетарной втулки: простота обслуживания – не требует частой регулировки и ухода. Возможность переключения передач на месте – можно менять скорость даже в неподвижном состоянии. Долговечность – износ деталей происходит медленнее за счет закрытой конструкции.
Как устроена велосипедная втулка?
Конструкция классическая втулка состоит из корпуса с фланцами, к которым крепятся спицы колёс. В торцах корпуса запрессованы чашки, куда вставляются подшипники. Чаще всего используются насыпные шарикоподшипники, открытые подшипники с сепаратором, а иногда и подшипники закрытого типа (промышленные подшипники).
Советы
СОВЕТ №1
Перед установкой планетарной втулки внимательно изучите инструкцию производителя. Это поможет избежать ошибок и гарантирует правильную сборку, что особенно важно для обеспечения долговечности и надежности втулки.
СОВЕТ №2
Обратите внимание на совместимость втулки с вашим велосипедом. Убедитесь, что размеры и тип крепления соответствуют вашей раме и колесам, чтобы избежать проблем с установкой и эксплуатацией.
СОВЕТ №3
При установке планетарной втулки используйте качественные инструменты и следуйте алгоритму шаг за шагом. Это поможет избежать повреждений как втулки, так и других компонентов велосипеда, а также упростит процесс сборки.
СОВЕТ №4
После установки обязательно проведите тест-драйв, чтобы убедиться в правильности работы втулки. Обратите внимание на переключение передач и отсутствие посторонних звуков, что может свидетельствовать о необходимости дополнительной настройки.
