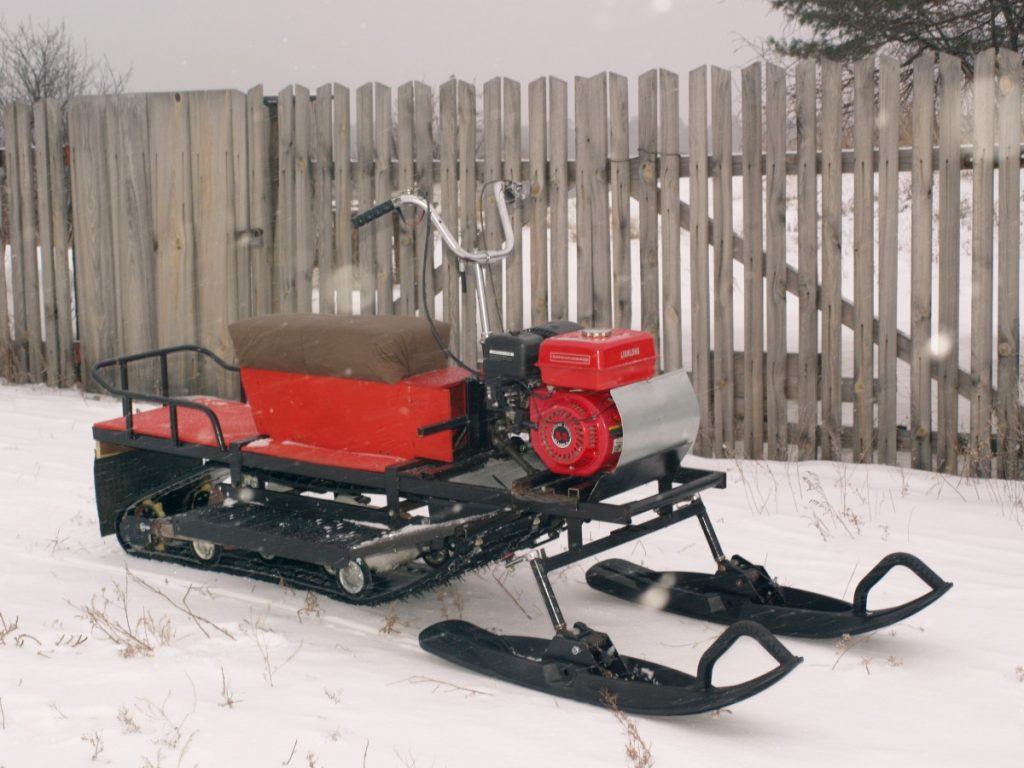

В суровых зимних климатах снегоходы становятся необходимым средством передвижения, но их стоимость может быть высокой. Эта статья предлагает руководство по созданию самодельного снегохода, включая чертежи, этапы изготовления и важные нюансы сборки. Изучив материалы и рекомендации мастеров, вы сможете сконструировать надежный и функциональный снегоход, соответствующий вашим потребностям для комфортного передвижения по снегу.
Особенности конструкции
Снегоход — это эффективное средство передвижения по зимнему снегу и сугробам. Основные компоненты конструкции:
- двигатель;
- гусеницы;
- лыжи;
- трансмиссия.
Снегоходы делятся на двухгусеничные (две гусеницы и одна лыжа) и одногусеничные (одна гусеница и две лыжи). Одногусеничные модели более маневренные.
Преимущества снегоходов включают быструю езду по глубокому снегу. Ни один другой транспорт не сравнится с эффективностью даже самодельного снегохода. Готовые модели бывают спортивные, рабочие и горные. Перед созданием снегохода важно определить необходимые характеристики.
Разработка чертежа — ключевой этап в создании транспортного средства. Без опыта в конструировании лучше использовать готовые планы.
Эксперты в области самодельного транспорта отмечают, что создание снегохода требует тщательной подготовки и внимательного подхода к каждому этапу. Первым шагом является разработка чертежей, которые должны учитывать не только размеры, но и особенности конструкции. Важно правильно рассчитать центр тяжести и выбрать подходящие материалы, чтобы обеспечить надежность и безопасность.
На этапе сборки специалисты рекомендуют уделить внимание качеству соединений и креплений, так как от этого зависит долговечность изделия. Также стоит учитывать нюансы, такие как выбор двигателя и трансмиссии, которые должны соответствовать предполагаемым условиям эксплуатации. Не менее важным является тестирование готового снегохода на различных типах снега, что позволит выявить возможные недостатки и внести коррективы в конструкцию. В целом, создание самодельного снегохода — это увлекательный процесс, требующий знаний и навыков, но при правильном подходе он может стать отличным решением для зимних приключений.
Чертеж и материалы
Чертеж должен создаваться, исходя из индивидуальных запросов и собственных возможностей. При создании необходимо особое внимание уделить габаритам изделия и каждого отдельного элемента. Также можно воспользоваться готовыми проектами самодельных снегоходов на гусеничном ходу с двигателем от бензопилы или мотоцикла.
Точный список необходимых материалов и инструментов определится после составления чертежа. Среди вещей, которые обязательно потребуются при создании снегохода своими руками, выделяют:
- стальные листы, трубы или деревянные бруски;

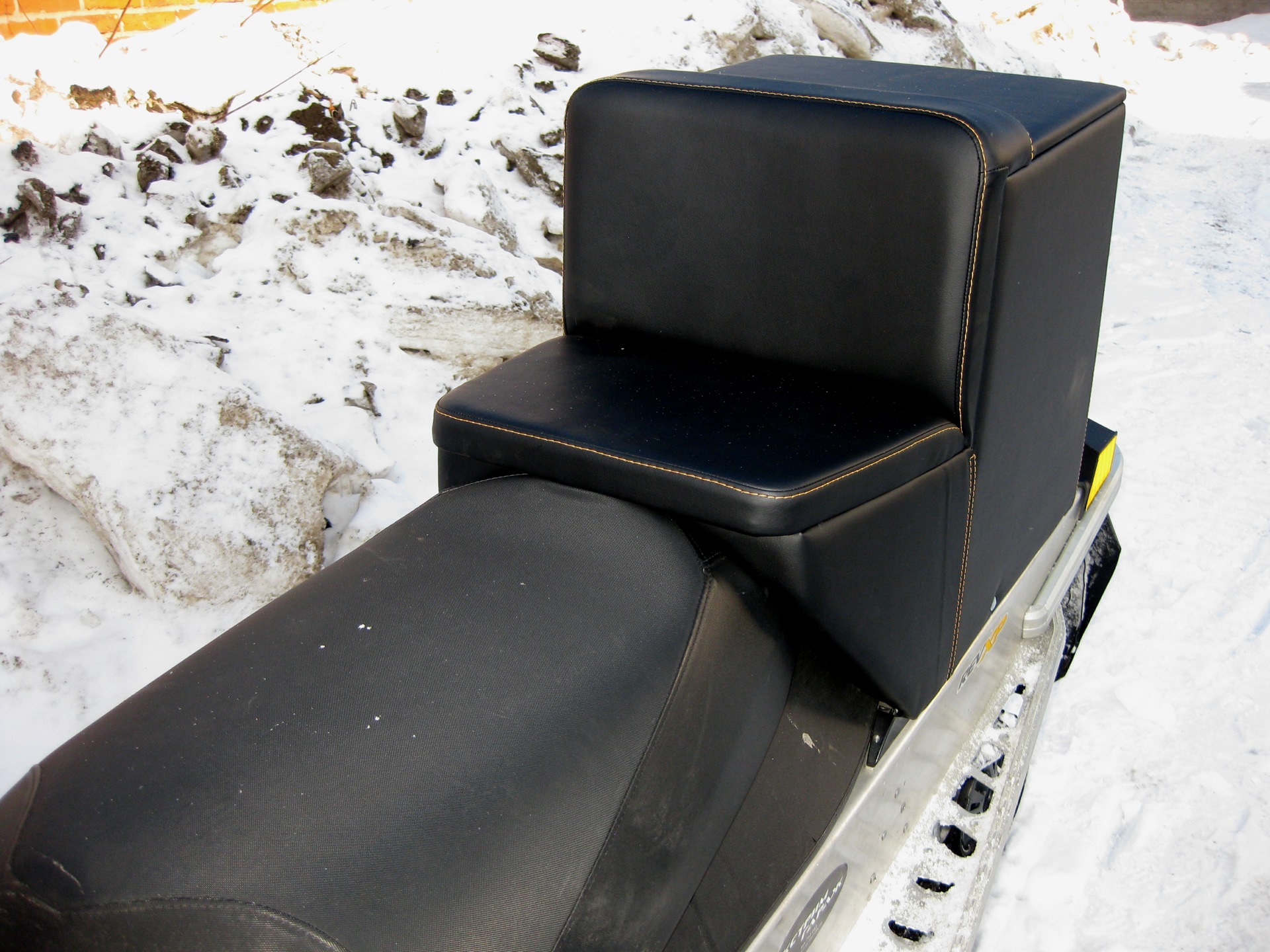

- мягкое сиденье нужной формы;
- дисковые тормоза;
- рулевую колонку;
- гусеничный механизм, состоящий из ленты и ролика;
- цепь для соединения двигателя и гусеницы;
- лыжи;
- топливный бак.
Отдельно взятые детали можно приобретать или делать самостоятельно. Каркас варится из профиля и листов. Для максимальной экономии можно создавать конструкцию без подвески, однако она будет крайне некомфортной в эксплуатации.
Среди инструментов, которые потребуются для работы: сварочный аппарат, отвертки, гаечные ключи, молоток, трубогиб (если рама будет создаваться из труб), болгарка. Желательно обеспечить себя всем необходимым заранее. Если по ходу работ будут возникать трудности, можно приобрести недостающие детали или инструменты.
| Этап изготовления | Необходимые материалы и инструменты | Нюансы сборки и возможные проблемы |
|---|---|---|
| 1. Проектирование и чертежи | Бумага, карандаши, линейки, циркуль, компьютер с CAD-программой (желательно) | Выбор подходящей конструкции, учет особенностей местности и предполагаемых нагрузок. Проверка прочности узлов на этапе проектирования. |
| 2. Подготовка рамы | Металлические трубы (профильные), сварочный аппарат, болгарка, сварочные электроды, защитные средства | Точность сварных швов, проверка геометрии рамы после сварки, обработка сварных швов от окалины. |
| 3. Установка двигателя | Двигатель (например, от снегохода, мотоцикла или квадроцикла), крепежные элементы, инструменты для монтажа двигателя | Правильное крепление двигателя, выбор подходящего типа двигателя под предполагаемые нагрузки, настройка карбюратора (если требуется). |
| 4. Монтаж гусеницы | Гусеничная лента, ведущие звездочки, натяжитель гусеницы, подшипники | Правильное натяжение гусеницы, выбор подходящей гусеницы по ширине и шагу, смазка подшипников. |
| 5. Установка рулевого управления | Руль, рулевой механизм, тросы управления, крепёжные элементы | Правильная регулировка рулевого управления, обеспечение плавного хода руля, проверка герметичности тросов. |
| 6. Установка сиденья и других элементов | Сиденье, топливный бак, фары, крепёжные элементы | Удобное расположение сиденья, безопасное крепление топливного бака, герметизация всех соединений. |
| 7. Тестирование и доработка | Проверка работоспособности всех систем, устранение выявленных недостатков, доводка конструкции. |
Интересные факты
Вот несколько интересных фактов о чертежах самодельного снегохода, этапах его изготовления и нюансах сборки:
-
Индивидуальный подход к дизайну: При создании чертежей для самодельного снегохода многие мастера учитывают не только технические характеристики, но и свои личные предпочтения. Это может включать выбор материалов, форму кузова и даже цветовую гамму. Некоторые энтузиасты используют компьютерные программы для 3D-моделирования, что позволяет визуализировать конечный продукт еще до начала сборки.
-
Этапы сборки и безопасность: Процесс изготовления снегохода включает несколько ключевых этапов: проектирование, выбор материалов, сборка рамы, установка двигателя и трансмиссии, а также тестирование. Важно уделять внимание безопасности на каждом этапе, особенно при работе с электрическими и механическими компонентами. Использование защитных средств и соблюдение инструкций по сборке могут предотвратить травмы и поломки.
-
Нюансы настройки и оптимизации: После сборки снегохода часто требуется его настройка для достижения оптимальной производительности. Это может включать регулировку карбюраторов, настройку подвески и проверку системы охлаждения. Опытные мастера рекомендуют проводить тестовые заезды в различных условиях, чтобы выявить и устранить возможные недостатки, что позволяет значительно улучшить управляемость и надежность снегохода.
Этапы изготовления
Создание самодельного снегохода возможно, если следовать пошаговым рекомендациям. Внимательный подход к каждому этапу позволит получить надежное средство передвижения. Сначала изготовьте или приобретите необходимые компоненты, затем правильно соберите их.

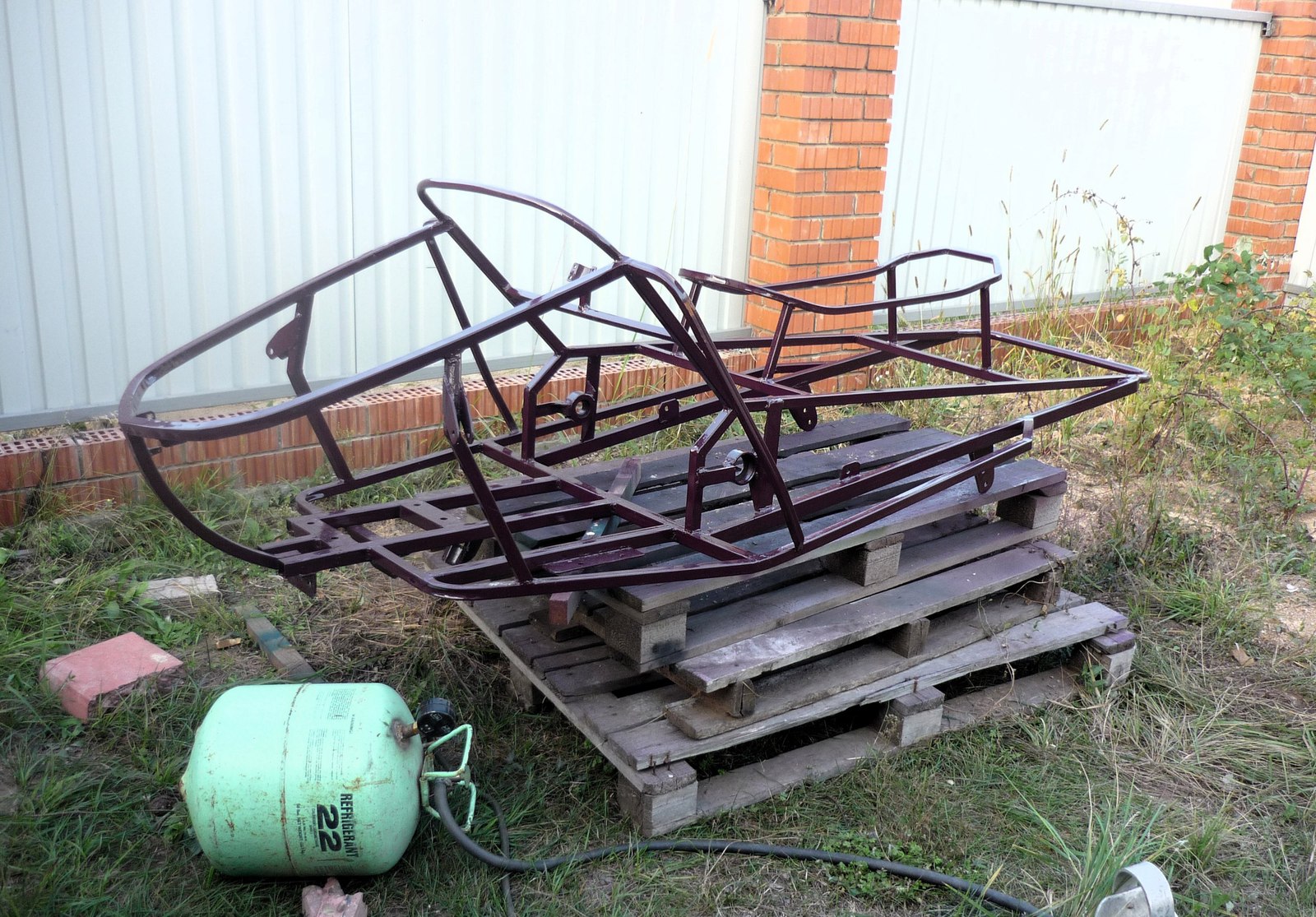

Рама
После создания чертежа переходят к работам с рамой. Она может быть сварена из металлических труб или сделана из деревянных брусков. Второй вариант считается более бюджетным, но при этом менее надежным. Металлическая рама создается следующим образом:
- Подбирается подходящая труба. Как правило, используется материал квадратного сечения с диаметром не менее 40 мм.
- Нарезаются заготовки нужной длины.
- Трубы соединяются друг с другом при помощи сварки. Создается конструкция нужной формы.
- Привариваются уголки для крепления различных конструктивных элементов.
Рама из дерева формируется по тем же правилам, но для соединения используются специальные пластины, в которые ввинчиваются болты. У готовой рамы несущая способность должна быть выше будущей нагрузки.
Самодельный снегоход лучше делать с большим запасом по прочности. Именно поэтому рекомендуется делать раму из металла. Места соединения должны быть надежно проварены. Если у человека отсутствуют необходимые навыки сварки, можно обратиться к профессиональному сварщику, который создаст раму по готовому чертежу.
Лыжи для скорости
Передняя часть снегохода поддерживается лыжами, которые обеспечивают движение по глубокому снегу и управление транспортным средством. Направляющие лыжи должны быть прочными, поэтому лучше выбирать изделия, специально разработанные для снегоходов.
Лыжи можно изготовить самостоятельно из металла или дерева. Например, для этого подойдут крепкие березовые доски, из которых вырежут лыжи нужной формы. Если вы решите использовать металл, лыжи можно сварить из двух пластин и тонкого уголка.
Установка лыж производится на собранную подвеску. Для эффективного преодоления неровностей необходимы качественные амортизаторы. Гусеничный снегоход следует строить на основе надежной подвески и трансмиссии.
Гусеничные колеса
Чтобы сделать самодельную гусеницу для снегохода, потребуется выполнить следующий алгоритм действий:
- Предварительно подготовить покрышку и грунтозацепы. Для большого вала обычно используется покрышка от трактора МТЗ.
- Далее отрезать борта покрышки. Резать можно при помощи острого ножа.
- На обрезанное полотно прикрепить грунтозацепы. В качестве замены им могут выступать обрезанные пластиковые трубы, прикрепленные при помощи болтов.
Грунтозацепы применяются для повышения сцепления техники со снегом.
Гусеница устанавливается на ведущий вал. Она должна быть смонтирована с небольшим натяжением. Подбор покрышки, из которой будет сделана гусеница, необходимо осуществлять с учетом размера вала. Если необходимо небольшое изделие, то подойдет маленькая автомобильная покрышка.
Чем прочнее будет использован сырьевой материал, тем дольше по времени прослужит гусеница.
Нюансы сборки

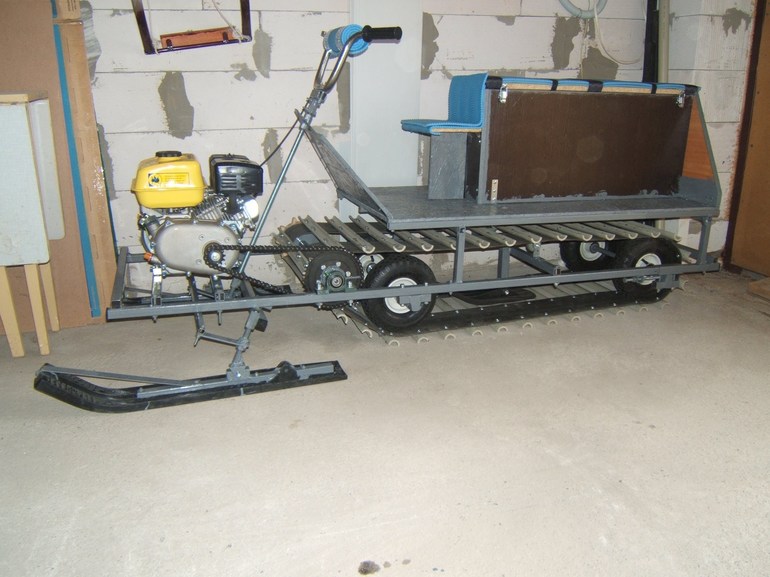

Гусеничные самодельные снегоходы собираются по следующему алгоритму:
- Установите фиксирующий вал с принимающей звездой на раму.
- Смонтируйте двигатель с передающей звездой и бензобаком. Соедините звезды двигателя и вала цепью.
- Установите переднюю и заднюю оси для гусениц. Передняя ось фиксируется неподвижно, а задняя — с помощью подвижного крепления.
- Соберите переднюю подвеску с направляющей лыжей и рулевой колонкой.
- Установите сиденье, тормоза и элементы кузова.
Для натяжки гусеницы используется подвижное крепление задней оси. После установки основных узлов монтируются тормоза. Чаще всего применяются дисковые тормоза, которые останавливают вал гусеницы при нажатии на ручку.
При сборке важно уделить внимание крепежным элементам. Все болты должны быть надежно затянуты, а крепления качественно приварены к раме, чтобы узлы не отсоединялись во время эксплуатации.
Изучив информацию о создании снегохода, можно переходить к сборке. Учтите, что самодельный вариант уступает по качеству среднебюджетным моделям из магазина, но его преимущества — низкая стоимость и возможность настройки индивидуальных параметров.
Видео
Тестирование и настройка
После завершения сборки самодельного снегохода наступает важный этап — тестирование и настройка. Этот процесс позволяет убедиться в том, что все компоненты работают корректно, а также выявить возможные недостатки, которые могут потребовать доработки.
Первым шагом в тестировании является визуальный осмотр. Проверьте все соединения, крепления и сварные швы. Убедитесь, что нет видимых повреждений или ослабленных элементов. Особое внимание уделите системе управления и тормозам — они должны функционировать без сбоев.
Следующий этап — проверка работы двигателя. Запустите снегоход и дайте ему поработать на холостом ходу несколько минут. Обратите внимание на звук работы двигателя: он должен быть ровным, без посторонних шумов. Если вы заметили какие-либо аномалии, это может указывать на необходимость регулировки карбюратора или проверки системы зажигания.
После проверки на холостом ходу переходите к тестированию на малых скоростях. Выберите безопасную площадку с ровным снежным покрытием и аккуратно прокатитесь на снегоходе. Обратите внимание на управляемость: снегоход должен легко поворачиваться и реагировать на команды водителя. Если вы чувствуете, что управление затруднено, возможно, потребуется отрегулировать углы наклона лыж или проверить давление в шинах.
Тестирование тормозной системы также является критически важным. Убедитесь, что тормоза срабатывают эффективно и не скользят. Проведите несколько торможений на разных скоростях, чтобы оценить их эффективность. Если тормоза не работают должным образом, проверьте уровень тормозной жидкости и состояние тормозных колодок.
После успешного прохождения всех тестов, переходите к настройке. Это может включать в себя регулировку карбюратора для оптимизации работы двигателя, настройку подвески для улучшения комфорта и управляемости, а также проверку и настройку системы освещения. Убедитесь, что фары и задние фонари работают исправно, особенно если вы планируете использовать снегоход в условиях низкой видимости.
Не забывайте о безопасности: перед каждым выездом проверяйте наличие необходимых средств защиты, таких как шлем, перчатки и защитная одежда. Также рекомендуется иметь при себе аптечку и средства связи на случай непредвиденных ситуаций.
Тестирование и настройка — это не только способ убедиться в исправности вашего снегохода, но и возможность улучшить его характеристики, что сделает поездки более комфортными и безопасными. Не спешите с окончательным выводом о готовности снегохода, уделите этому этапу достаточное время и внимание.
Вопрос-ответ
Какие материалы лучше всего использовать для изготовления снегохода?
Для изготовления самодельного снегохода рекомендуется использовать легкие и прочные материалы, такие как алюминий для рамы, стеклопластик для кузова и высококачественная сталь для деталей, подверженных нагрузкам. Также стоит обратить внимание на использование водоотталкивающих и морозостойких материалов для защиты от воздействия окружающей среды.
Как правильно выбрать двигатель для самодельного снегохода?
При выборе двигателя для снегохода важно учитывать его мощность, вес и тип. Оптимально подойдут двухтактные или четырехтактные двигатели с мощностью от 20 до 50 л.с. Также стоит обратить внимание на доступность запчастей и возможность их замены, чтобы обеспечить надежность и простоту обслуживания.
Читайте также:
Какие этапы сборки снегохода являются наиболее критичными?
Наиболее критичными этапами сборки являются создание рамы и установка двигателя. Важно обеспечить правильную геометрию рамы для устойчивости и маневренности, а также надежно закрепить двигатель, чтобы избежать вибраций. Также стоит уделить внимание системе управления и тормозам, так как они напрямую влияют на безопасность эксплуатации снегохода.
Советы
СОВЕТ №1
Перед началом сборки снегохода тщательно изучите чертежи и схемы. Убедитесь, что все размеры и детали соответствуют вашим требованиям и возможностям. Это поможет избежать ошибок на этапе сборки и сэкономит время и ресурсы.
СОВЕТ №2
Используйте качественные материалы и комплектующие. Это не только увеличит срок службы вашего снегохода, но и обеспечит безопасность во время эксплуатации. Обратите внимание на прочность и устойчивость к низким температурам.
СОВЕТ №3
Не забывайте о тестировании после завершения сборки. Проведите пробные заезды в безопасных условиях, чтобы убедиться в работоспособности всех систем и механизмов. Это поможет выявить возможные недостатки и устранить их до начала полноценной эксплуатации.
СОВЕТ №4
Обратитесь за советом к опытным мастерам или сообществам самодельщиков. Они могут поделиться полезными хитростями и рекомендациями, которые помогут вам избежать распространенных ошибок и улучшить качество вашего снегохода.
