Велосипед — это не только популярное средство передвижения, но и сложный механизм, состоящий из множества деталей, каждая из которых выполняет уникальную функцию. Понимание устройства велосипеда и его основных компонентов поможет выбрать подходящую модель, ухаживать за ней и проводить ремонты. В статье рассмотрим ключевые узлы велосипеда: раму, руль, колеса и тормоза, а также аксессуары, которые улучшают комфорт и безопасность поездок.

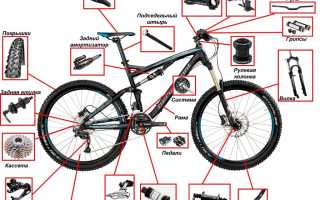

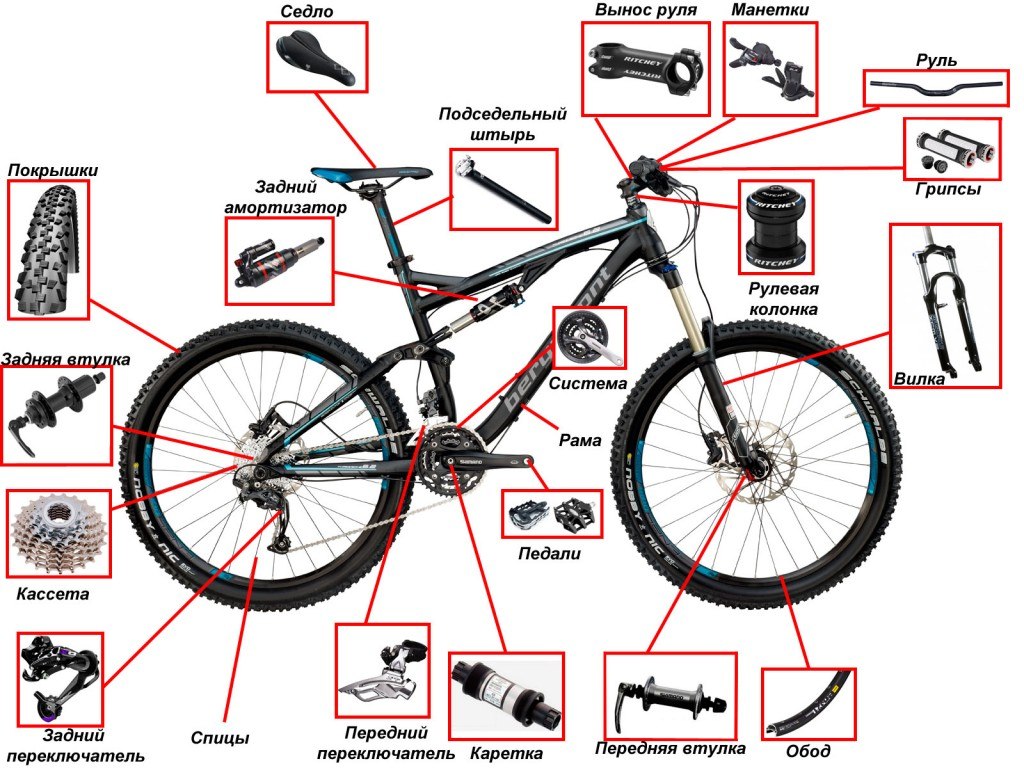

Основные детали
Современный велосипед имеет простую и функциональную конструкцию, состоящую из ключевых компонентов:
- рама;
- руль и вынос;
- рулевая колонка и вилка;
- колеса;
- подседельный штырь и седло;
- система переключения передач;
- тормоза и трансмиссия.
Каждый элемент обладает уникальными характеристиками и предназначением. Понимание устройства велосипеда полезно как новичкам, так и опытным велосипедистам, особенно для длительных поездок.
Эксперты в области велоинженерии подчеркивают важность понимания схемы устройства велосипеда для эффективного его использования и обслуживания. Основные детали, такие как рама, колеса, трансмиссия и тормоза, формируют базу, на которой строится функциональность велосипеда. Рама, выполненная из легких и прочных материалов, обеспечивает устойчивость и маневренность. Колеса, в свою очередь, влияют на скорость и комфорт при езде. Трансмиссия, состоящая из цепи, звездочек и переключателей, позволяет адаптировать усилия велосипедиста к различным условиям.
Дополнительные детали, такие как фары, багажники и защитные крылья, не только повышают комфорт, но и безопасность. Эксперты рекомендуют регулярно проверять состояние всех компонентов, чтобы избежать непредвиденных поломок. В конечном итоге, знание устройства велосипеда помогает не только в его обслуживании, но и в выборе подходящей модели для конкретных нужд.

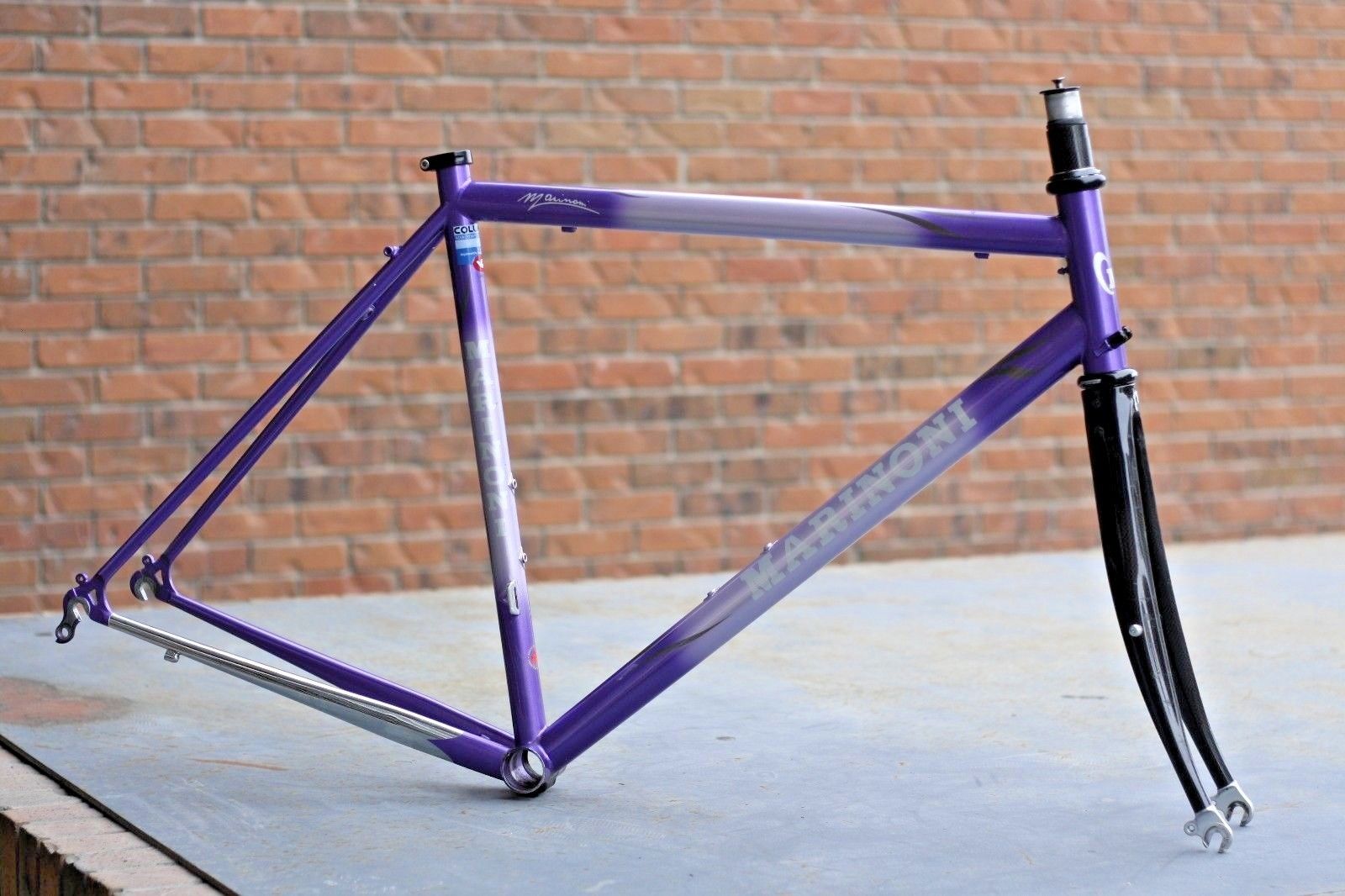

Рама
Рама представляет собой основу велосипеда, на которую фиксируют другие компоненты: руль, седло, колеса. Состоит деталь из перьев либо трубок, формирующих 2 треугольника — спереди и сзади. Последний раздваивается, образуя заднюю вилку и крепления для обода. Именно такая конфигурация обеспечивает достаточную жесткость конструкции, несмотря на легкий вес. Существует две разновидности элементов:
- Открытая. Верхняя трубка имеет изогнутую форму, располагается рядом с нижней. Устройство такой рамы предназначено специально для женщин.
- Закрытая. Классическая конструкция — верхняя трубка прямая.
Рамы классифицируют по материалу изготовления. Стальные тяжелые, но прочные, алюминиевые имеют легкий вес, поэтому актуальны для гоночных велосипедов. Модели из магния удобны, но подвержены коррозии, из титана — практически вечные, из карбона — практичные, долговечные, дорогостоящие, но требуют бережного обращения.
Сегодня большинство байков оснащают алюминиевой рамой. Для скоростного велосипеда актуальны карбоновые модели. Магний, титан, скандий используют редко.
| Деталь | Тип | Функция |
|---|---|---|
| Рама | Основная | Несущая конструкция, соединяет все остальные части велосипеда |
| Вилка | Основная | Поглощает удары и вибрации от дороги, удерживает переднее колесо |
| Руль | Основная | Управление направлением движения |
| Вынос руля | Основная | Соединяет руль с вилкой, регулирует высоту и угол наклона руля |
| Седло | Основная | Обеспечивает комфорт и поддержку для велосипедиста |
| Подседельный штырь | Основная | Крепит седло к раме |
| Педали | Основная | Преобразование крутящего момента ног в движение велосипеда |
| Шатуны | Основная | Соединяют педали с кареткой |
| Каретка | Основная | Подшипниковый узел, обеспечивающий вращение шатунов |
| Цепь | Основная | Передача крутящего момента от шатунов к задней звездочке |
| Передние звездочки (Звездочки системы) | Основная | Часть трансмиссии, изменяющая передаточное число |
| Задняя кассета (Звездочки кассеты) | Основная | Часть трансмиссии, изменяющая передаточное число |
| Переключатели скоростей (передний и задний) | Основная | Изменение передаточного числа трансмиссии |
| Тормоза (передний и задний) | Основная | Остановка велосипеда |
| Колеса | Основная | Обеспечивают движение велосипеда |
| Покрышки | Основная | Обеспечивают сцепление с дорогой, амортизацию |
| Камеры | Основная | Накачиваются воздухом, обеспечивают форму покрышки |
| Обода | Основная | Крепят покрышки и спицы |
| Спицы | Основная | Соединяют обод с втулкой |
| Втулки | Основная | Подшипниковые узлы, обеспечивающие вращение колес |
| Крылья | Дополнительная | Защита от грязи и брызг |
| Багажник | Дополнительная | Перевозка грузов |
| Фара | Дополнительная | Освещение дороги в темное время суток |
| Задний фонарь | Дополнительная | Сигнализация о движении велосипеда в темное время суток |
| Зеркала | Дополнительная | Повышение безопасности, обзор сзади |
| Велокомпьютер | Дополнительная | Измерение скорости, расстояния, времени и других параметров |
| Насос | Дополнительная | Накачивание шин |
| Замок | Дополнительная | Защита от кражи |
Интересные факты
Вот несколько интересных фактов о схеме устройства велосипеда и его деталях:
-
Многообразие трансмиссий: Современные велосипеды могут иметь различные типы трансмиссий, включая планетарные и кассетные системы. Планетарные передачи, которые находятся внутри втулки заднего колеса, защищены от внешних воздействий и требуют минимального обслуживания, в то время как кассетные системы обеспечивают более широкий диапазон передач и легче настраиваются.
-
Эргономика и комфорт: Современные велосипеды часто оснащены регулируемыми компонентами, такими как выносы руля и седла, что позволяет подстраивать велосипед под индивидуальные параметры райдера. Это особенно важно для длительных поездок, так как правильная посадка может существенно снизить усталость и риск травм.
-
Дополнительные аксессуары: Велосипеды могут быть оснащены множеством дополнительных деталей и аксессуаров, таких как багажники, крылья, фонари и даже системы навигации. Например, использование крыльев помогает защитить райдера от грязи и воды, а фары и задние габариты значительно увеличивают безопасность в условиях низкой видимости.
Руль и вынос руля
Управление велосипедом невозможно без руля, который бывает разных форм:
- прямой;

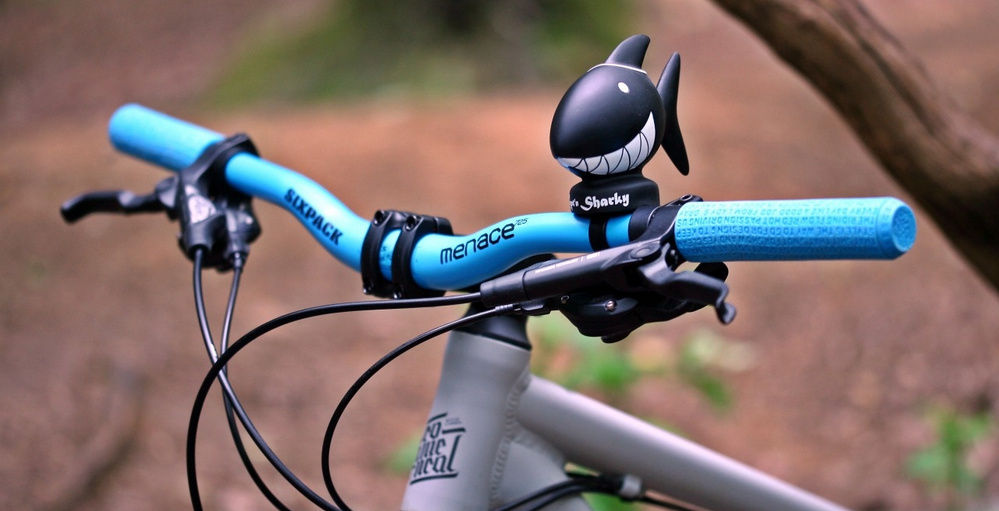

- изогнутый;
- шоссейный (или «бараньи рога»).
Для городских поездок подходят изогнутые рули, а для сложных маршрутов удобнее прямые. Спортивные велосипеды часто оснащаются выносом, что позволяет менять положение райдера с вертикального (для прогулок) на низкое (для скоростной езды).
Грипсы — важная часть управления велосипедом. Эти ручки на руле обеспечивают лучшее сцепление с ладонями велосипедиста и изготавливаются из различных материалов, таких как резина и поролон.
Рулевая колонка и вилка
Главная функция рулевой колонки — обеспечение вращения велосипедной вилки в головной раме. В состав конструкции входят упорные кольца, пара подшипников, чашки, верхняя и нижняя. Существует 2 типа компонентов:
- Резьбовые. Вариант устаревший, но до сих пор используется некоторыми производителями. Резьба находится в верхней чашке и вилке.

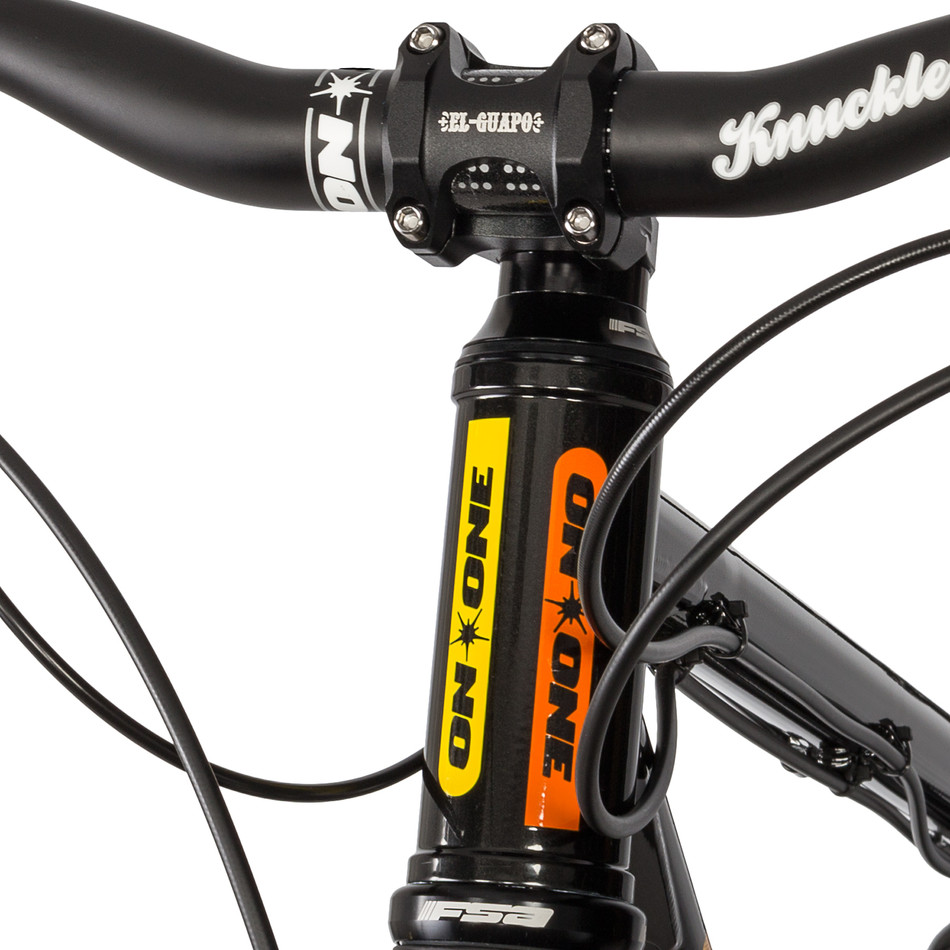

- Безрезьбовые. Встречаются в большинстве современных велосипедов. Вилку просто вставляют в трубу рулевой рамы, фиксируют при помощи ключей.
Вилка может быть жесткой либо мягкой. Первый вариант актуален для скоростных байков. Второй — неотъемлемый компонент устройства горных велосипедов. Задний амортизатор обычно встречается в «двухколесниках», предназначенных для туризма, преодоления сложных маршрутов. Этот элемент делает конструкцию более тяжелой и маневренной, экономит силы райдера.

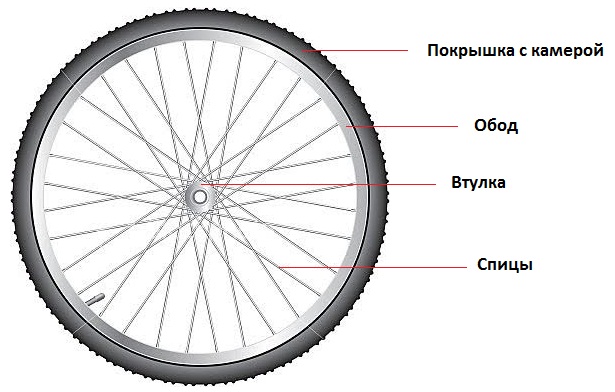

Колеса
Два распространенных размера велосипедных колес — 26 и 28 дюймов. Они состоят из следующих элементов:
- Обод. Прочность этой детали определяет долговечность колеса.
- Спицы. Уязвимые компоненты, располагающиеся радиально или крест-накрест.
- Втулки. Обеспечивают вращение колеса и крепление спиц, от их качества зависит устойчивость велосипеда.
- Шины. Обеспечивают сцепление с дорогой, классифицируются по плотности резины, ширине и рисунку протектора.
- Ниппель. Удерживает воздух внутри камеры.
Каждое колесо состоит из металлического обода, соединенного со втулкой и шиной при помощи спиц. У горных велосипедов шины имеют широкие протекторы, что сокращает тормозной путь и предотвращает прокол камеры на асфальте.

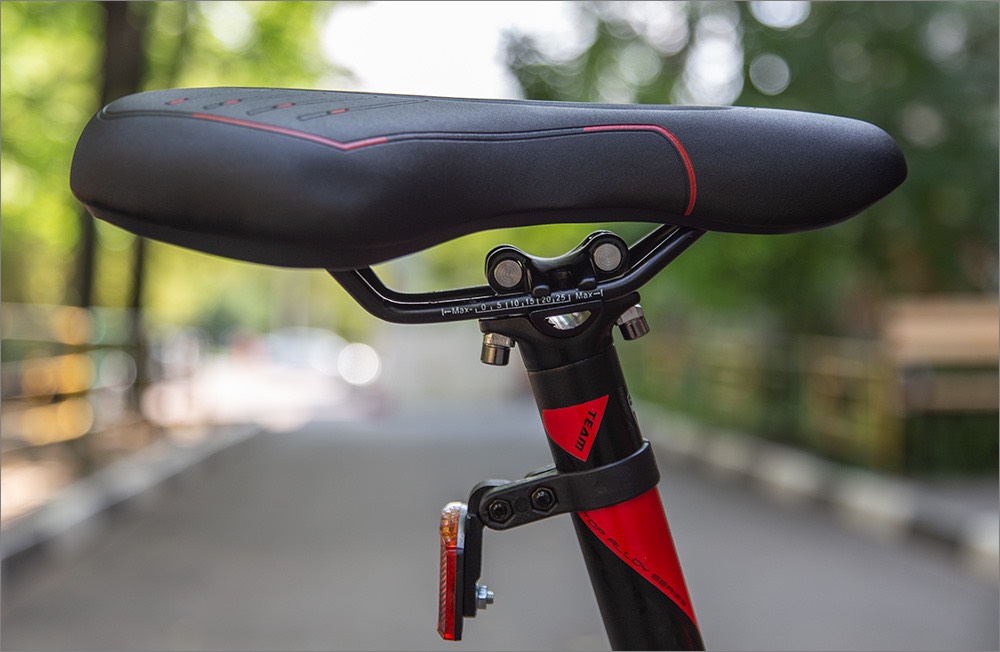

Седло и подседельный штырь
Велосипедное седло обеспечивает комфорт во время поездки. Встречаются мужские и женские модели. Изделия имеют покрытия из натуральной кожи или кожзама. Специалисты не рекомендуют выбирать аксессуары с широкой мягкой поверхностью. На практике они не такие удобные, как кажутся на первый взгляд.
Подседельный штырь служит для регулировки высоты поднятия седла. В зависимости от назначения велосипеда используются жесткие либо амортизационные варианты. Второе название этого компонента — глагол.

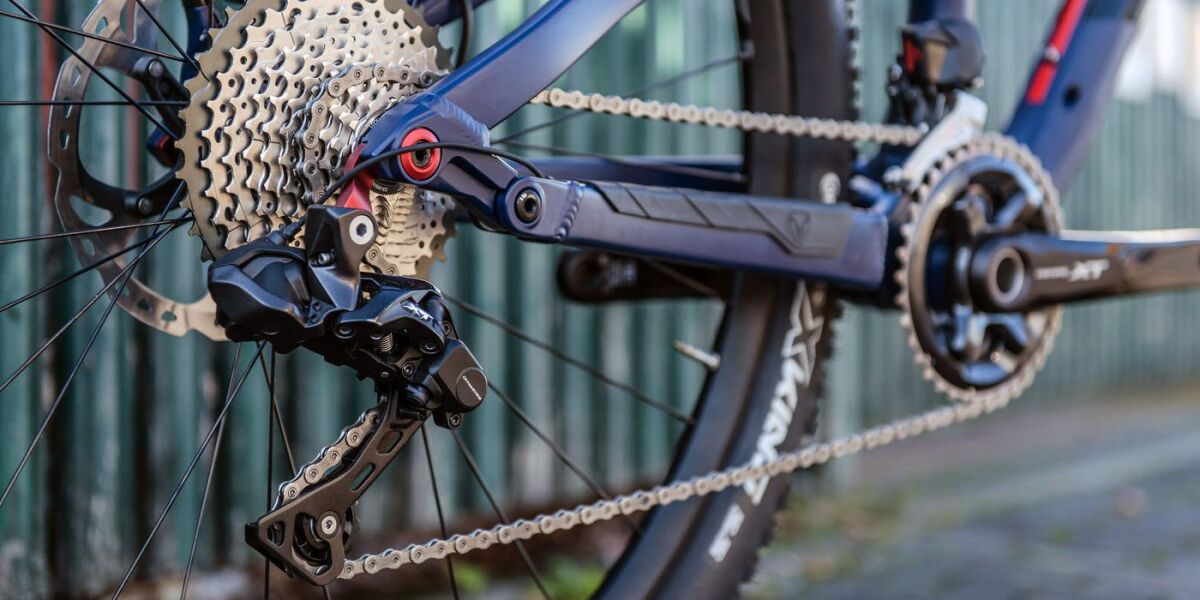

Система переключения передач
Прогулки на велосипеде будут комфортными и безопасными при контроле скорости. Система переключения передач включает:

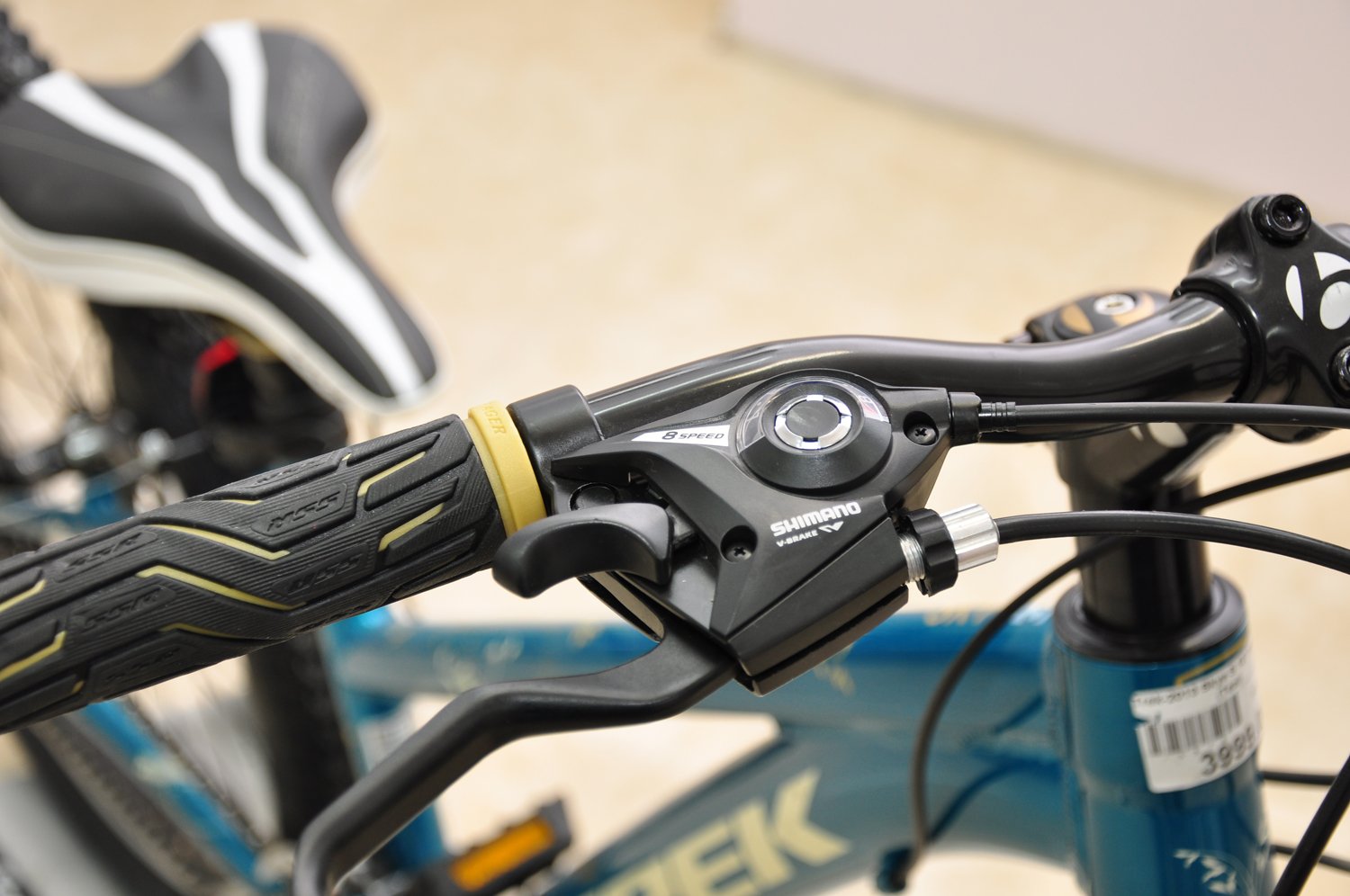

- Манетки — механизмы для изменения скоростей.
- Передний и задний переключатели — соединены с манетками тросами. Передний переключатель переключает цепь на звездочки, задний работает с кассетами и требует аккуратного обращения.
- Тросы — передают усилие от велосипедиста к системе переключения и тормозам. Обычно используется четыре троса.
- Шатуны — рычаги, передающие усилие от педалей на вал каретки. Педали бывают контактными (для специальной обуви) и бесконтактными (для любой обуви).
Цепь — ключевой элемент велосипеда, требующий регулярного ухода. При увеличении длины цепи ее нужно заменить.
Тормоза и трансмиссия
Устройство велосипеда невозможно представить без тормозной системы, которая придает уверенность при быстрой езде. Существует несколько видов этих элементов:
- Барабанные. Классический вариант, тормоза срабатывают, когда педали поворачиваются в обратную сторону.
- Ободные или v-brake. Требуют ручного воздействия, велосипед останавливается после зажима колеса.
- Дисковые. Принцип действия тот же, что у v-brake. Механизм может быть гидравлическим либо механическим, не боится грязи, засоров.
Дисковые тормоза считаются самыми надежными. Система, состоящая из вращающегося диска, пары неподвижных колодок, цапфы, обеспечивает безопасность езды, дарит уверенность пользователю.
Дополнительные элементы
Основные компоненты велосипеда критически важны для его работы. Однако в конструкции можно найти и дополнительные элементы:

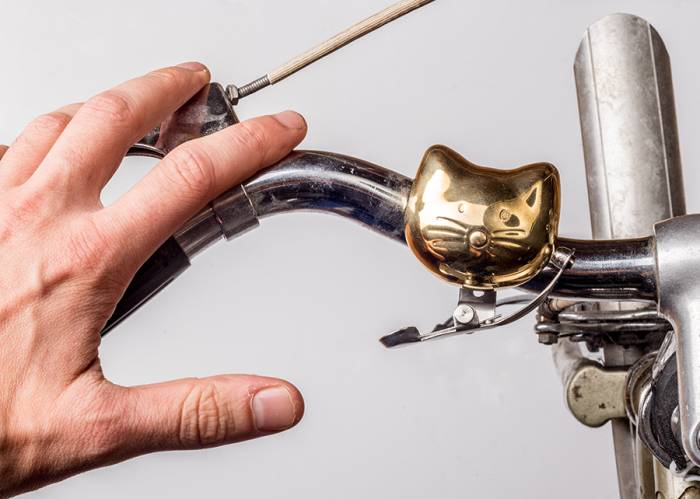

- Звуковой сигнал. Гудок помогает привлечь внимание и предупредить об опасности. Его наличие обязательно на дорогах.
- Зеркало заднего вида. Хотя этот элемент не всегда входит в стандартную комплектацию, его установка значительно повышает безопасность.
- Светоотражатели. Эти детали особенно важны для катания в темноте. Белый фонарик устанавливается спереди, красный — сзади, желтые или оранжевые — на колесах.
- Флягодержатель. Этот аксессуар крепит бутылку с водой и может быть изготовлен из алюминия, пластика, карбона или их комбинаций. Обычно устанавливается на раму, но спортсмены часто монтируют его на руль или трубы.
Флягодержатель из карбона весит около 20 г, что важно для профессиональных велосипедистов.
Знание о дополнительных элементах поможет райдерам улучшить свои велосипеды. Использование светоотражателей, звукового сигнала и зеркала заднего вида повысит безопасность, а флягодержатель обеспечит комфорт во время длительных поездок.
Отличия в зависимости от модели
Конструкция современного велосипеда всегда состоит из одних и тех же запчастей. Несмотря на это у байков в зависимости от модели наблюдаются некоторые отличия:
- Горные. Оснащены передней вилкой с амортизаторами, диаметр колеса — 26 дюймов, рама прочная с трапециевидной формой. Покрышки широкие, дополнены протектором. Руль немного выносится вперед по отношению к рулевой колонке. Вес — до 20 кг.
- Гоночные. Такие велосипеды имеют особое устройство колес. Шины узкие, размер обода — 27 дюймов, что позволяет развивать высокую скорость. Главный недостаток «шоссейников» — возможность использования только на ровных трассах.
- Ситибайки. Предназначены для неспешных городских прогулок, оснащаются ножным тормозом, широким седлом. Каждая часть такого велосипеда защищена от попадания грязи, поэтому модели долговечны и надежны.

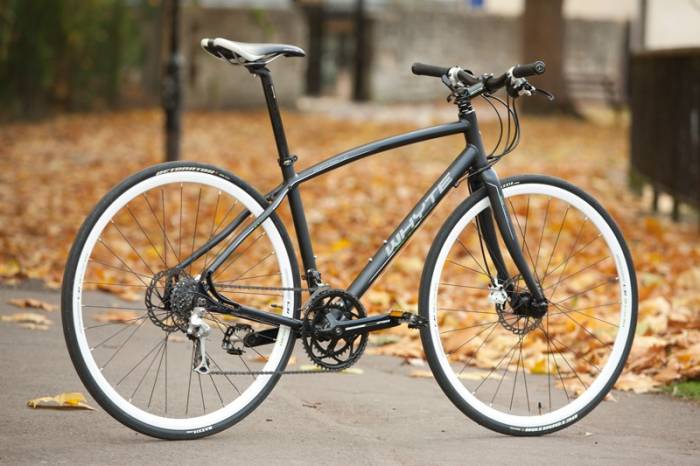

- Гибриды. Велосипеды смешанного типа соединяют в себе особенности предыдущих моделей. Пользователи часто интересуются, из каких компонентов состоят подобные конструкции. Рама у них более легкая по сравнению с горными байками, при необходимости можно установить багажник, рога на руль. Колеса рассчитаны на движение по ровным дорогам и легкому бездорожью.
- Трюковые модели. Имеют одну передачу, подвеска отсутствует, рама низкая, усиленная. Устройство педали такого велосипеда отличается от других моделей наличием шипов длиной 2–3 мм. Конструкции оснащены прочными колесами размером 20 дюймов.
Зная, из чего состоит гоночный, городской, горный или трюковой велосипед, можно быстро определить неисправность и устранить ее. Особенно важны такие навыки в длительных поездках, когда невозможно обратиться за помощью к специалистам.
Видео
Уход и обслуживание велосипеда
Правильный уход за велосипедом является ключевым аспектом, который обеспечивает его долговечность и надежность. Правильный уход не только продлевает срок службы компонентов, но и гарантирует безопасность во время эксплуатации. Рассмотрим основные моменты, на которые стоит обратить внимание.
Регулярная проверка и чистка
Первым шагом в уходе за велосипедом является регулярная проверка его состояния. Это включает в себя осмотр рамы, колес, тормозов и трансмиссии. Важно следить за наличием повреждений, трещин или коррозии. Чистка велосипеда также играет важную роль. Рекомендуется использовать мягкую щетку и специальные моющие средства для удаления грязи и пыли. После мойки необходимо тщательно высушить велосипед, чтобы избежать ржавчины.
Смазка компонентов
Смазка является важной частью обслуживания велосипеда. Все подвижные части, такие как цепь, переключатели и втулки, требуют регулярной смазки. Для этого используются специальные смазочные материалы, которые помогают уменьшить трение и износ. Цепь следует смазывать каждые 100-200 км, а также после каждой мойки. Важно не переусердствовать со смазкой, так как излишки могут притягивать грязь.
Проверка давления в шинах
Давление в шинах — это еще один важный аспект, который влияет на комфорт и безопасность езды. Низкое давление может привести к увеличению сопротивления качению и повышенному износу шин. Рекомендуется проверять давление в шинах перед каждой поездкой, используя манометр. Оптимальное давление обычно указано на боковине шины.
Регулировка тормозов и переключателей
Тормоза и переключатели передач должны быть в идеальном состоянии для обеспечения безопасности. Регулярно проверяйте их работу: тормоза должны срабатывать плавно и эффективно, а переключение передач должно происходить без задержек. При необходимости выполните регулировку тросов и механизмов. Если вы не уверены в своих силах, лучше обратиться к специалисту.
Хранение велосипеда
Правильное хранение велосипеда также важно для его долговечности. Рекомендуется хранить велосипед в сухом и защищенном от прямых солнечных лучей месте. Если вы планируете не использовать велосипед длительное время, стоит снять колеса и хранить его в вертикальном положении, чтобы избежать деформации шин.
Периодическое техническое обслуживание
Кроме регулярного ухода, рекомендуется проводить периодическое техническое обслуживание велосипеда. Это может включать полную проверку всех компонентов, замену изношенных деталей и настройку системы. Многие велосипедные магазины предлагают услуги по техническому обслуживанию, что может быть особенно полезно для новичков.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашего велосипеда и обеспечить комфортные и безопасные поездки.
Вопрос-ответ
Какие основные детали велосипеда?
Основные детали велосипеда включают раму, колеса (обода и шины), трансмиссию (передачи, цепь и задний переключатель), тормоза (дисковые или ободные), руль, седло и педали. Эти компоненты работают вместе для обеспечения устойчивости, управления и передачи усилия от педалей к колесам.
Что будет, если каждый день ездить на велосипеде по 30 минут?
Полчаса езды на велосипеде в среднем сжигает около 200 килокалорий, хотя это зависит от нескольких факторов, включая ваш вес, интенсивность тренировки и нагрузку. Если хотите сжечь максимальное количество килокалорий за данный период времени, то обратите внимание на следующее: увеличьте интенсивность нагрузок.
Советы
СОВЕТ №1
Изучите основные компоненты велосипеда, такие как рама, колеса, трансмиссия и тормоза. Понимание их функций поможет вам лучше ориентироваться в обслуживании и ремонте вашего велосипеда.
СОВЕТ №2
Регулярно проверяйте состояние дополнительных деталей, таких как фонари, звонки и багажники. Эти элементы не только повышают безопасность, но и делают поездки более комфортными.
СОВЕТ №3
Не забывайте о правильной настройке и регулировке всех деталей велосипеда. Правильная настройка тормозов и переключателей передач значительно улучшит качество езды и безопасность.
СОВЕТ №4
При выборе дополнительных аксессуаров, таких как насосы, замки и сумки, обращайте внимание на их совместимость с вашим велосипедом. Это поможет избежать ненужных затрат и обеспечит максимальную функциональность.
