Задняя втулка велосипеда — ключевой элемент, обеспечивающий стабильность и безопасность. При грохоте, шатании или люфте колеса ремонт не стоит откладывать, так как это может привести к серьезным поломкам и ухудшению управляемости. В статье представлено пошаговое руководство по ремонту задней втулки: очищение, смазка, подтягивание крепежных гаек и промывка кареточного узла. Это поможет вам самостоятельно решить проблемы и продлить срок службы велосипеда.
Особенности элемента

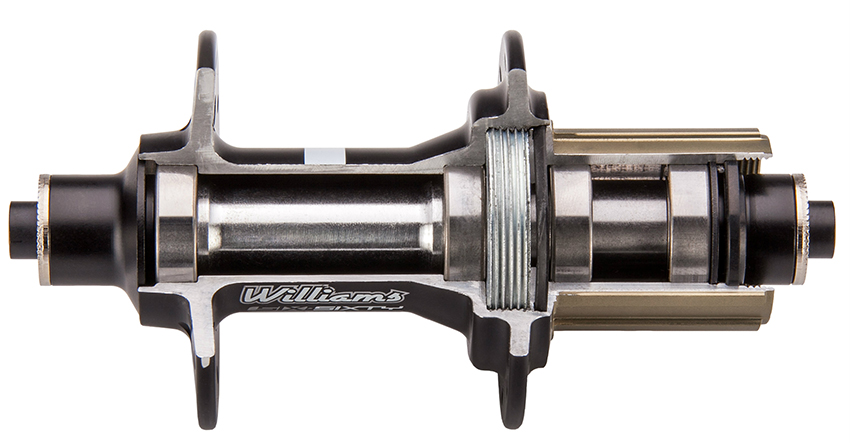

Задняя втулка велосипеда — ключевой элемент заднего колеса, обеспечивающий его вращение и фиксирующийся к раме с помощью дропаунтов. У переднего колеса также есть втулка, но её конструкция отличается. Втулка обеспечивает свободное вращение и накат — движение без усилий.
Втулки делятся на несколько типов:
- свободного хода без тормозного механизма;
- без свободного хода и тормозного устройства;
- с ножным тормозом и свободным ходом.
Модели без тормозного устройства чаще используются на скоростных велосипедах. Свободный ход предотвращает прокручивание педалей во время вращения колеса. Втулки без свободного хода применяются в горных и шоссейных велосипедах.

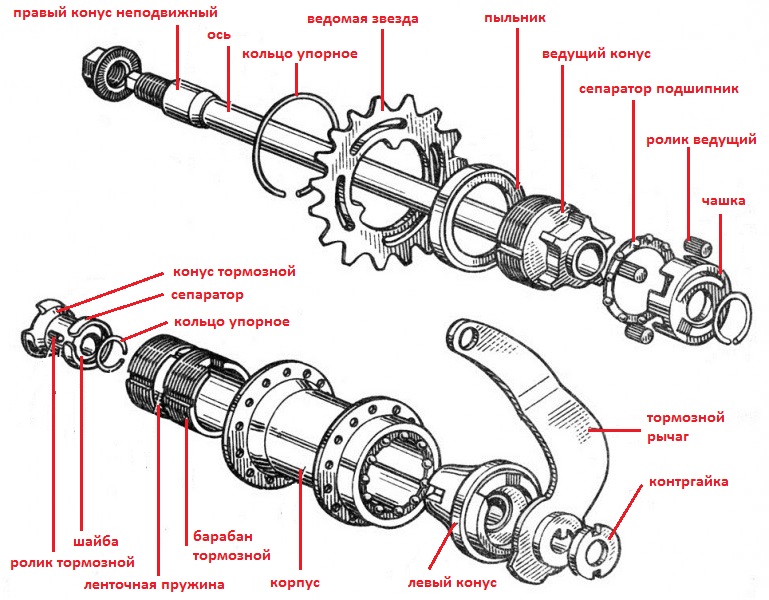

Втулки с ножным тормозом предназначены для «односкоростных» моделей — городских и дорожных велосипедов. Торможение происходит за счет нажатия на педаль в обратном направлении, блокируя колесо. Они бывают барабанными и червячными, оба типа надежны и долговечны. На задней втулке могут устанавливаться дисковые тормоза.
Несмотря на различия, основные элементы задней втулки остаются одинаковыми: ось, контргайка, шайба и конус. Втулки могут быть алюминиевыми или стальными. Алюминиевые детали легче и устойчивы к коррозии, но могут деформироваться. Стальные детали более прочные, но тяжелее и подвержены ржавчине.
Грохот в корпусе втулки, шатание или люфт колеса, плохая накатная динамика и хруст подшипников могут свидетельствовать о неисправностях. Причины могут быть следующими:
- неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
- загрязнение или отсутствие смазки;
- поломка подшипника или его компонентов.
Игнорировать такие проблемы опасно, поэтому необходимо как можно скорее заняться ремонтом задней втулки велосипеда.
Эксперты в области веломеханики подчеркивают важность правильного подхода к ремонту задней втулки велосипеда. Они рекомендуют начать с тщательной диагностики, чтобы выявить причины неисправности. После этого следует аккуратно разобрать втулку, обращая внимание на состояние подшипников и оси. Важно использовать качественные инструменты и запчасти, чтобы обеспечить долговечность ремонта.
При сборке специалисты советуют следить за правильной последовательностью действий и использовать смазку для подшипников, что поможет избежать преждевременного износа. Также стоит обратить внимание на натяжение спиц, чтобы обеспечить равномерное распределение нагрузки. В заключение, эксперты напоминают, что регулярное обслуживание и профилактика помогут избежать серьезных поломок и продлить срок службы велосипеда.
Пошаговая инструкция по ремонту
К основным моментам обслуживания задней втулки велосипеда относят:
- регулярная подтяжка корпуса;
- замена подшипниковых шариков;
- смазывание деталей внутри корпуса;
- регулировка тормозных колодок.
Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.
| Этап | Действие | Необходимые инструменты и материалы |
|---|---|---|
| 1. Разборка | Снять колесо с велосипеда. Открутить контргайку и гайку оси втулки. Извлечь ось. Разделить втулку на две части, аккуратно сняв стопорные кольца и шайбы. Извлечь подшипники. | Гаечные ключи (размер зависит от втулки), отвертка (если есть стопорные винты), съемник стопорных колец (при необходимости), емкость для мелких деталей. |
| 2. Очистка и осмотр | Тщательно очистить все детали от грязи, смазки и ржавчины. Осмотреть подшипники на наличие повреждений (износ, коррозия, люфты). Проверить состояние оси на наличие износа или деформации. Осмотреть корпус втулки на наличие трещин или повреждений. | Ветошь, обезжириватель, щетка, микрофибра. |
| 3. Замена подшипников (при необходимости) | Измерить размеры старых подшипников. Заказать новые подшипники соответствующего размера и типа. Установить новые подшипники, аккуратно запрессовывая их в корпус втулки. Убедиться в правильном положении и отсутствии люфтов. | Новые подшипники, пресс для подшипников (при необходимости), микрофибра. |
| 4. Сборка | Установить ось втулки. Надеть шайбы и стопорные кольца. Соединить две части втулки. Затянуть гайку и контргайку с необходимым усилием. Установить колесо на велосипед. | Гаечные ключи, динамометрический ключ (рекомендуется). |
| 5. Проверка | Проверить вращение колеса, убедиться в отсутствии люфтов и заеданий. Проверить надежность затяжки гаек. Проверить торможение. | — |
Интересные факты
Вот несколько интересных фактов, связанных с ремонтом задней втулки велосипеда и ее сборкой:
-
Сложность конструкции: Задняя втулка велосипеда может иметь различные конструкции, включая односкоростные и многоскоростные. Многоскоростные втулки часто имеют встроенные механизмы переключения, что делает их ремонтом более сложным, но и более интересным. Понимание принципа работы этих механизмов может помочь велосипедистам лучше ухаживать за своим транспортом.
-
Влияние на производительность: Правильная сборка и настройка задней втулки могут значительно повлиять на производительность велосипеда. Неправильно отрегулированная втулка может привести к увеличению трения, что в свою очередь снизит эффективность педалирования и увеличит износ компонентов. Поэтому регулярный осмотр и обслуживание втулки — важная часть ухода за велосипедом.
-
История и эволюция: Задние втулки велосипедов прошли долгий путь с момента своего появления. Первые велосипеды использовали простые конструкции, в то время как современные модели могут иметь сложные системы с интегрированными тормозами и переключателями передач. Это отражает общий тренд в велосипедной индустрии к повышению эффективности и удобства использования, что делает ремонт и сборку задней втулки не только техническим, но и историческим процессом.
Выбор инструментов и запасных деталей
Для разборки и обслуживания задней втулки велосипеда понадобятся следующие инструменты:

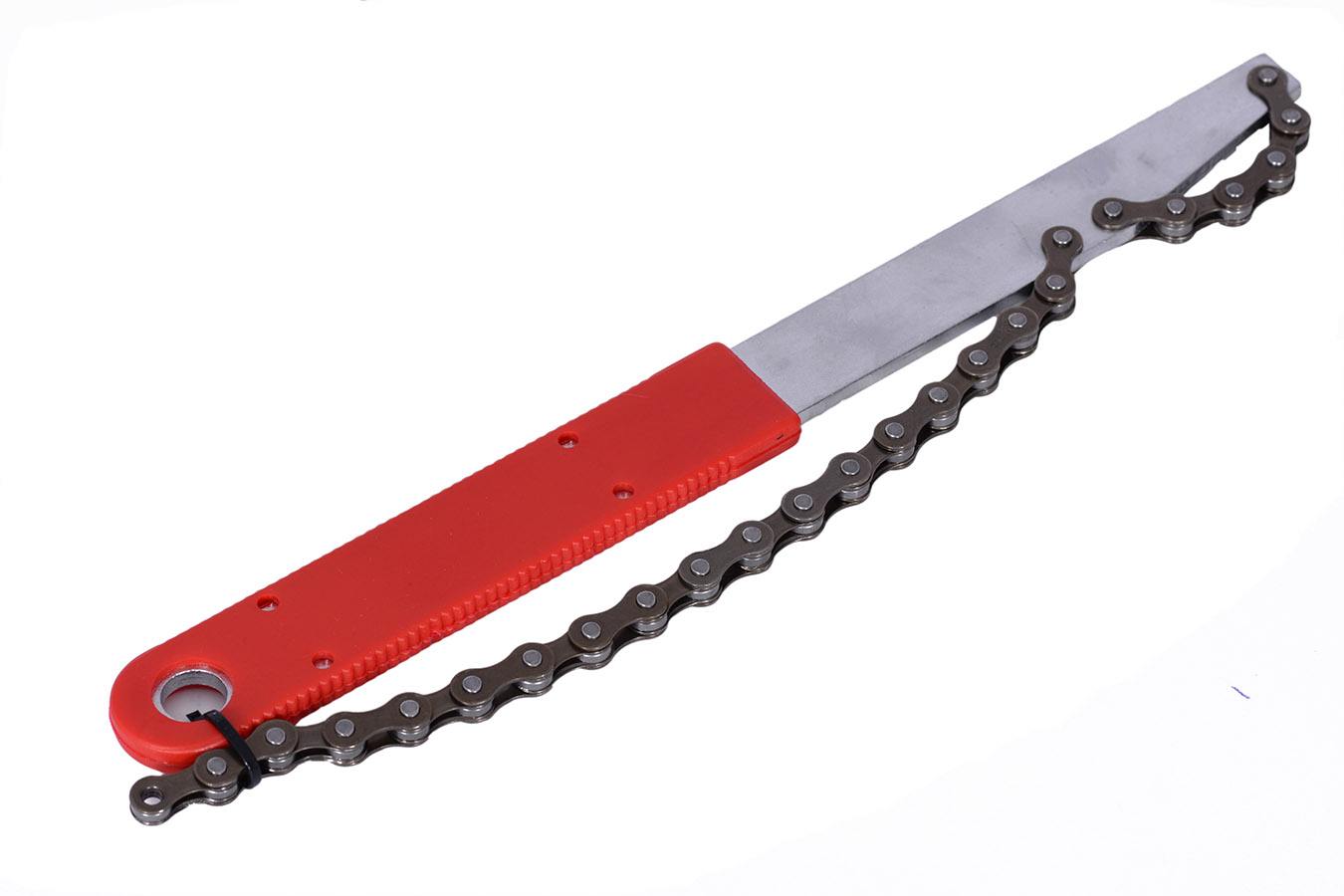

- хлыст;
- вороток с переходником;
- плоская отвертка;
- оправка для снятия стопорной гайки;
- конусный ключ;
- накидной ключ на 17 мм;
- медицинский пинцет;
- заглушка для калипера.
Также потребуется смазка, ветошь и средства для очистки. Заменяемые детали должны полностью соответствовать оригинальным. Учитывая разнообразие втулок и их компонентов, важно уточнить модель, размеры и другие параметры. Например, детали втулки для скоростного велосипеда не подойдут для односкоростного и наоборот.
Разборка

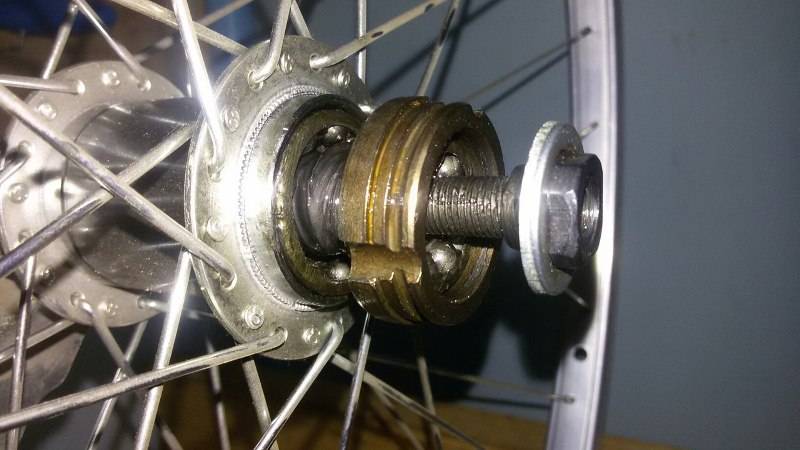

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:
- Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
- Снять кассету со звездочками.
- Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
- Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
- Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
- Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
- С левой стороны вытащить пыльник-уплотнитель.

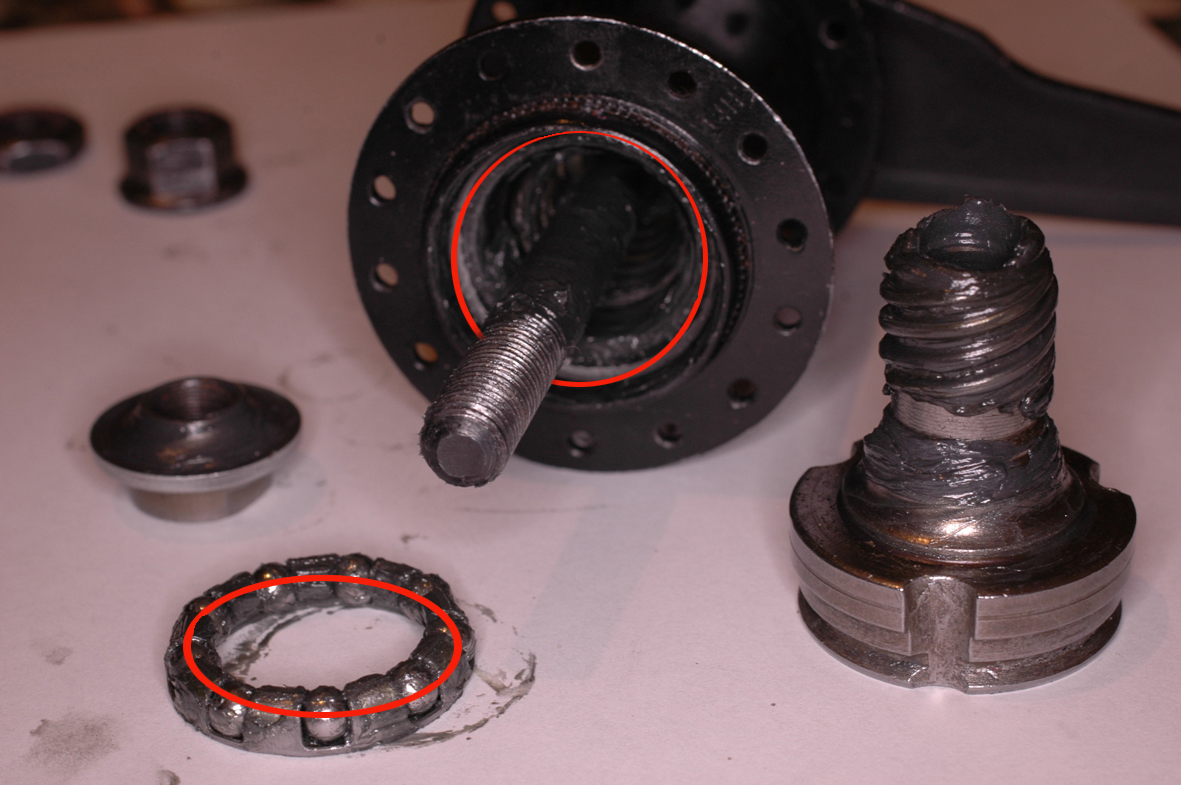

- С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
- После демонтажа можно приступать к очищению и смазке деталей.
При вынимании шариков подшипника нельзя использовать магнит. Это удобно, но приведет к их намагничиванию. В результате во время движения вся металлическая пыль с дороги будет налипать на втулку, приводя к ее износу.
Очищение и смазка
При разборке втулки заднего колеса велосипеда тщательно протрите каждый шарик подшипника тряпкой, смоченной в керосине или бензине. Осмотрите их на наличие повреждений; поврежденные шарики замените.
Извлеките и проверьте ось велосипеда. Протрите ее сухой тканью. Если ось грязная, используйте тряпку, смоченную в бензине, затем высушите.

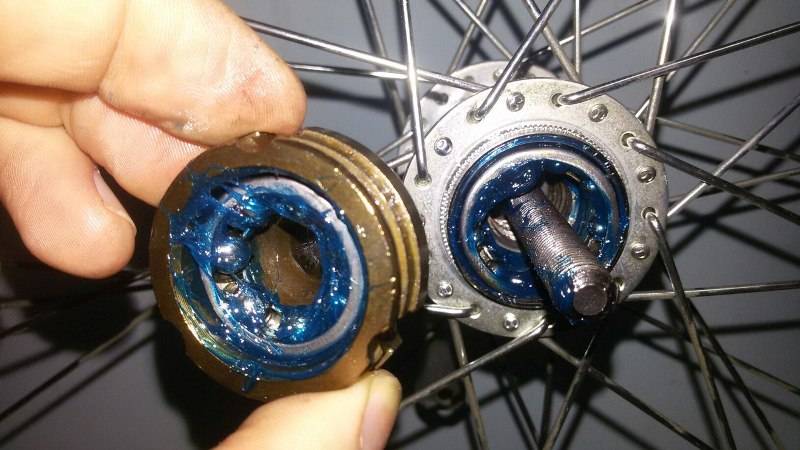

Смазывайте втулку только специальными средствами – цепная смазка не подходит. Для подшипников используйте буксол. Наносите смазку на чистые и сухие детали, избегая слишком толстого слоя. Избыток смазки может привести к ее выступанию за пределы поверхности, что вызовет налипание грязи и пыли и ускорит износ.
Ремонт
Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:
- ослабить ключом контргайку;
- проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
- затянуть контргайку к прежнему состоянию.
Если причина в поломке той или иной детали, то потребуется замена:
- снять стопорное кольцо;
- вынуть втулку;
- снять детали, которые находятся на стороне, противоположной звездочкам;
- внимательно осмотреть, проверить исправность;
- если какая-то поломана, заменить ее;
- поставить снятые части на место в обратном порядке;
- затянуть контргайку и конусные гайки.
Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.
Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.
Если явных неисправностей нет, то во время обслуживания задней втулки понадобится только регулировка, очищение, смазывание компонентов.
Сборка
После ремонта важно правильно собрать заднюю втулку велосипеда, следуя обратному порядку разборки. Схема сборки: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.
Регулировка задней втулки велосипеда несложна. Главное — соблюдать последовательность и аккуратно обращаться с деталями, чтобы не потерять их. Простые рекомендации помогут даже новичкам успешно справиться с задачей.
Видео
Проверка и тестирование после ремонта
После завершения ремонта задней втулки велосипеда крайне важно провести тщательную проверку и тестирование, чтобы убедиться, что все компоненты функционируют правильно и безопасно. Этот этап поможет избежать возможных проблем во время эксплуатации и обеспечит комфортную и безопасную поездку.
1. Визуальный осмотр
Первым шагом в проверке является визуальный осмотр задней втулки и связанных с ней компонентов. Убедитесь, что все детали установлены на своих местах, и нет видимых повреждений. Проверьте:
- Наличие трещин или деформаций на корпусе втулки.
- Состояние подшипников: они должны быть чистыми и без видимых повреждений.
- Правильность установки оси и гайки, которые должны быть надежно затянуты.
- Отсутствие люфта в колесах, который может указывать на неправильную сборку.
2. Проверка вращения колеса
После визуального осмотра необходимо проверить, как колесо вращается. Для этого:
- Установите велосипед на подставку или переверните его вверх дном.
- Прокрутите колесо рукой и обратите внимание на плавность вращения.
- Если колесо вращается с трудом или издает посторонние звуки, возможно, подшипники неправильно установлены или требуют смазки.
3. Тестирование на дороге
После того как вы убедились, что все выглядит хорошо и колесо вращается плавно, пришло время провести тестирование на дороге:
- Проверьте тормоза: они должны работать эффективно и не создавать лишнего сопротивления при вращении колеса.
- Сделайте несколько кругов на велосипеде, обращая внимание на любые необычные звуки или ощущения.
- Убедитесь, что колесо не бьет и не вибрирует во время движения.
4. Регулярное обслуживание
После успешного завершения тестирования не забывайте о регулярном обслуживании задней втулки. Это включает в себя:
- Периодическую проверку состояния подшипников и их смазку.
- Контроль за натяжением спиц и состоянием обода.
- Регулярную чистку втулки от грязи и пыли.
Следуя этим рекомендациям, вы сможете обеспечить долговечность и надежность задней втулки вашего велосипеда, а также повысить безопасность во время поездок.
Вопрос-ответ
Как определить, что задняя втулка требует ремонта?
Существует несколько признаков, указывающих на необходимость ремонта задней втулки. Это могут быть посторонние звуки при вращении колеса, люфт в оси втулки, а также затрудненное вращение. Если вы заметили эти симптомы, рекомендуется провести диагностику и, при необходимости, выполнить ремонт.
Какие инструменты понадобятся для ремонта задней втулки?
Для ремонта задней втулки вам понадобятся следующие инструменты: набор ключей (обычно 15 и 17 мм), отвертка, смазка, а также специальные инструменты для снятия и установки подшипников, если они используются в вашей втулке. Также может понадобиться динамометрический ключ для точной затяжки.
Как правильно собрать заднюю втулку после ремонта?
Сборка задней втулки начинается с установки подшипников и смазки всех движущихся частей. Затем аккуратно вставьте ось и зафиксируйте её гайками. Убедитесь, что все детали правильно расположены и не имеют люфта. После сборки проверьте вращение колеса, чтобы убедиться, что втулка работает плавно и без заеданий.
Советы
СОВЕТ №1
Перед началом ремонта задней втулки обязательно подготовьте все необходимые инструменты и материалы. Вам понадобятся ключи, отвертки, смазка, а также запасные детали, такие как подшипники или втулки. Это поможет избежать ненужных перерывов в процессе работы.
СОВЕТ №2
Тщательно изучите инструкцию по ремонту вашей конкретной модели втулки. Разные модели могут иметь свои особенности, и следование рекомендациям производителя поможет избежать ошибок и повреждений.
СОВЕТ №3
При разборке втулки делайте фотографии каждого этапа. Это поможет вам запомнить порядок сборки и избежать путаницы при возвращении деталей на место. Также можно использовать контейнеры для хранения мелких деталей, чтобы они не потерялись.
СОВЕТ №4
Не забывайте о регулярной смазке и обслуживании втулки после ремонта. Это продлит срок службы вашего велосипеда и обеспечит его надежную работу. Рекомендуется проверять состояние втулки каждые несколько месяцев, особенно если вы часто используете велосипед в сложных условиях.
